Name: ST502 Mettitore di flusso ad ultrasuoni a parete con uscita di 420 mA, ecc.
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Negoziabile USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Shenzen

Marca: Flo-Instru

Certificazione: CE; ISO9001

Numero di modello: ST502

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Imballaggi particolari: Imballaggio convenzionale

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: T/T

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                Misuratore di flusso ad ultrasuoni a parete 4 ̊20 mA, Uscita del misuratore di flusso ad ultrasuoni a parete, Misuratore di flusso ad ultrasuoni montato a parete


Intervallo di velocità:	±0,1 ~ ±40 piedi/s (±0,03 ~ ±12 m/s)	Precisione:	±0,5% del valore misurato
Ripetibilità:	0,15% del valore misurato	Dimensioni del tubo:	1" a 200" (25mm - 5000mm)
Alimentazione elettrica:	24 V CC	Peso del trasmettitore:	1KG

Intervallo di velocità:	±0,1 ~ ±40 piedi/s (±0,03 ~ ±12 m/s)
Precisione:	±0,5% del valore misurato
Ripetibilità:	0,15% del valore misurato
Dimensioni del tubo:	1" a 200" (25mm - 5000mm)
Alimentazione elettrica:	24 V CC
Peso del trasmettitore:	1KG

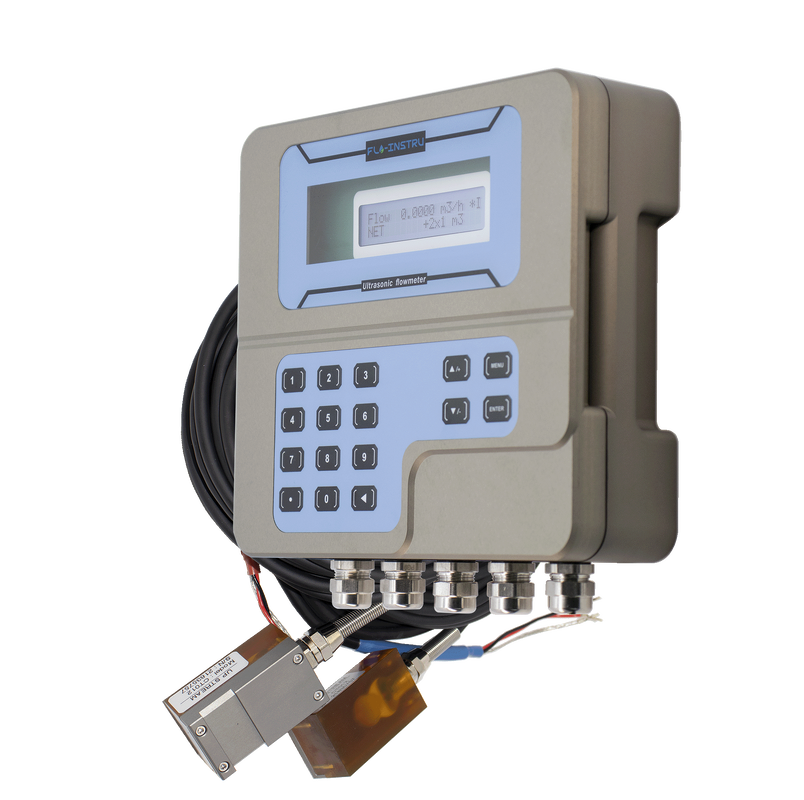

ST502 Mettitore di flusso ad ultrasuoni a parete con uscita di 420 mA, ecc.

Panoramica del prodotto

Il Misuratore di portata ultrasonico a clip ST502 utilizza la tecnologia avanzata transit-time per fornire misurazioni precise della portata su un'ampia gamma di tipi di liquidi e dimensioni di tubi. Progettato con materiali di grado industriale e un robusto alloggiamento in alluminio pressofuso, garantisce affidabilità a lungo termine in ambienti difficili.

Il design del trasduttore a clip consente la raccolta dei dati di portata semplicemente montandolo all'esterno del tubo — il sensore non entra mai in contatto con il fluido, eliminando i rischi di contaminazione, perdita di pressione o perdite. Un display a menu chiaro e un'interfaccia intuitiva rendono l'operazione e la configurazione semplici.

Costruito sulla tecnologia Transit-Time con elevata precisione di misurazione, l'ST502 è un nuovissimo prodotto di fascia alta caratterizzato da una costruzione in lega di alluminio lavorata a CNC e un design leader del settore con apertura laterale magnetica completamente sigillata — non sono necessarie viti. Questo comodo design realizza veramente "apertura in un secondo".

Vantaggi chiave

Misura la portata effettiva e il consumo totale di vari liquidi
Processo lavorato a CNC con tecnologia a coperchio magnetico — non sono necessarie viti
Gli algoritmi adattivi di elaborazione del segnale ottimizzano le prestazioni per misurazioni accurate anche in condizioni di flusso difficili
Interfaccia display chiara con LCD retroilluminato e funzione di allarme per un facile funzionamento e debug
La tecnologia ultrasonica transit-time consente la misurazione bidirezionale del flusso cronometrando con precisione i segnali ultrasonici a monte ea valle
Scheda SD da 2 GB integrata per l'archiviazione storica dei dati di flusso e l'analisi di ottimizzazione del sistema
Tastiera integrata e semplice sistema di menu per una rapida configurazione del diametro del tubo, del materiale del tubo, del tipo di liquido e delle unità di misurazione

Principio di funzionamento

Tecnologia TVT (Transit-Time Vortex)

La tecnologia TVT rappresenta un approccio all'avanguardia alla misurazione ultrasonica del flusso, combinando i principi degli ultrasuoni transit-time con la capacità di sfruttare il fenomeno dello stacco dei vortici. Questa integrazione innovativa migliora l'accuratezza, la versatilità e le prestazioni dei misuratori di flusso ultrasonici, rendendoli adatti per una vasta gamma di applicazioni in vari settori — una soluzione preziosa per misurazioni precise del flusso in condizioni di flusso variabili.

Maggiore precisione nei flussi turbolenti

La tecnologia TVT eccelle nelle applicazioni in cui le condizioni di flusso del fluido variano tra laminare e turbolento. L'incorporazione dei dati di stacco dei vortici migliora l'accuratezza in ambienti di flusso difficili.

Versatilità nei tipi di fluidi

La tecnologia TVT è versatile e adatta per una vasta gamma di tipi di fluidi, inclusi liquidi con viscosità e densità variabili.

Il Flo-Instruments ST502 offre misurazioni di flusso altamente accurate e ripetibili per liquidi a un prezzo economico. La sua robusta cassa metallica, combinata con prestazioni eccezionali del trasduttore e materiali di alta qualità industriale, lo rende ideale per dimensioni di tubi da 1″ (25 mm) fino a 200″ (5000 mm) di diametro. I sensori IP68 sono facili da installare e non richiedono tagli del tubo, riducendo i costi di installazione e manodopera. L'interfaccia semplice rende l'operazione molto conveniente.

Specifiche

Specifiche di prestazione
Intervallo di velocità	±0.1 ~ ±40 ft/s (±0.03 ~ ±12 m/s)
Precisione	±0.5% del valore misurato (per ±1.5 ft/s ~ ±40 ft/s)
Ripetibilità	0.15% del valore misurato
Dimensioni del tubo	1″ a 200″ (25 mm a 5000 mm)

Specifiche funzionali
Uscite	Uscita analogica: 4–20 mA, massimo 750 Ω Uscita a impulsi: 0–9999 Hz, uscita OCT (regolabile) Uscita relè: massimo 1 Hz (1A @ 125 VAC o 2A @ 30 VDC)
Comunicazione	Interfaccia di comunicazione RS485, supporta il protocollo Modbus
Scheda SD	Registrazione massima: 2 GB, funzionamento superiore a 1000 giorni (frequenza di campionamento 5 s) Intervallo di tempo di archiviazione: 1–86400 s
Alimentazione	24 V CC
Tastiera	16 tasti tattili leggeri
Display	40 caratteri, 2 righe (20×2) alfanumerico a matrice, LCD retroilluminato
Temperatura	Trasmettitore: −40°F ~ 140°F (−40°C ~ 60°C) Trasduttore: −40°F ~ 248°F (−40°C ~ 120°C) Standard
Umidità	Fino al 99% RH, senza condensa

Specifiche fisiche
Trasmettitore	Alluminio pressofuso, IP65, lavorato a CNC
Trasduttore	Design incapsulato, grado di protezione IP68 Lunghezza cavo standard: 10 m Materiale: Lega di alluminio + PEI
Peso	Trasmettitore: 1 kg
