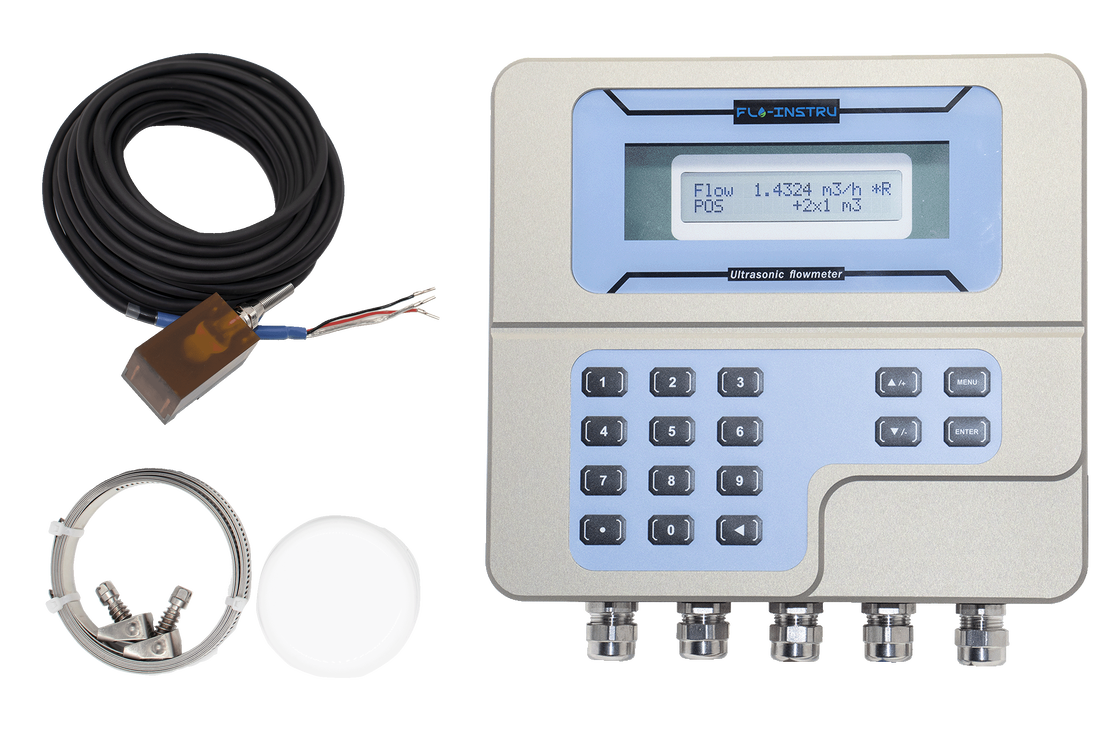

Name: ST502 misuratore di portata ultrasonico a morsetto per acqua refrigerata
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Negoziabile USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Shenzen

Marca: Flo-Instru

Certificazione: CE; ISO9001

Numero di modello: ST502

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Imballaggi particolari: Imballaggio convenzionale

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: T/T

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                Misuratore di portata ad ultrasuoni con alimentazione 24 V CC, Misuratore di portata a pinza per dimensioni del tubo DN25-DN5000, Misuratore di portata ST502 con ripetibilità dello 0


Produzione:	4-20MA, output di impulsi OCT, uscita del relè, RS-232 / RS-485, temp RTD. ingresso	Alimentazione elettrica:	24 V CC
Dimensioni del tubo:	DN25-DN5000	Temperatura dei trasduttori:	-40℉ ~ +140℉ (-40℃~+60℃)
Ripetibilità:	0,15%	intervallo di velocità:	0,03 ~±40 piedi/s (0,01~±12 m/s)

Produzione:	4-20MA, output di impulsi OCT, uscita del relè, RS-232 / RS-485, temp RTD. ingresso
Alimentazione elettrica:	24 V CC
Dimensioni del tubo:	DN25-DN5000
Temperatura dei trasduttori:	-40℉ ~ +140℉ (-40℃~+60℃)
Ripetibilità:	0,15%
intervallo di velocità:	0,03 ~±40 piedi/s (0,01~±12 m/s)

ST502 misuratore di portata ultrasonico a morsetto per acqua refrigerata

ST502 Misuratore di flusso ad ultrasuoni a pinza per acqua refrigerata

Visualizzazione del prodotto

ST502 Ultrasonic Flowmeter utilizza metodi di tempo di transito per misurare il flusso di liquido nei sistemi industriali, fornendo dati di flusso ad alta precisione attraverso trasduttori a pinza che non entrano mai in contatto con il fluido.

Caratteristiche chiave

Misurazione del flusso effettivo e del consumo totale di vari liquidi
Processo di lavorazione CNC con tecnologia di copertura aperta magnetica
Algoritmi di elaborazione del segnale adattivi per condizioni di flusso difficili
Display LCD trasparente con funzione di allarme e facile utilizzo
Misurazione del flusso bidirezionale con tecnologia ad ultrasuoni in tempo di transito
Carta SD 2G integrata per l'analisi dei dati storici di flusso
Sistema di menu semplice per una configurazione rapida

Principio di misurazione - Tecnologia TVT

La tecnologia TVT (Transit-Time Vortex) combina l'ultrasuonistica in tempo di transito con il fenomeno di dispersione del vortice, offrendo una precisione e una versatilità senza pari nella misurazione del flusso ultrasonico.

Il dispositivo utilizza trasduttori ad ultrasuoni installati all'esterno del tubo. Uno trasduttore invia impulsi a valle con il flusso, mentre l'altro invia a monte contro il flusso.La differenza di tempo tra i segnali è proporzionale alla velocità di flusso.

Specifiche di prestazione

Intervallo di velocità	00,03 ~ ± 40 ft/s (0,01 ~ ± 12 m/s)
Accuratezza	± 0,5%
Dimensione del tubo	"~ 200" (25 mm ~ 5000 mm)
Ripetibilità	0.15% del valore misurato
Linearità	±1,0%
Compatibilità dei fluidi	Acqua, acqua di mare, olio, alcol...
Materiale dei tubi	PVC, acciaio inossidabile, acciaio al carbonio, rame...

Specificità delle funzioni

Comunicazione	ModBus RS485
Uscita analogica	4~20mA, carico massimo 750Ω
Impulso di uscita	0~9999Hz, OCT
Uscita del relè	1Hz (1A@125V CA o 2A@30V CC)
Fornitore di energia	24V DC/1A massimo
Intervallo di temperatura	-40°F~140°F (-40°C~60°C)
Umidità	Fino al 99% RH, non condensante

Dimensioni del prodotto

Trasmettitore

Trasduttore normale

Trasduttore ad alta temperatura

Trasduttore ad altissima temperatura

Visualizzazione del prodotto

Funzioni di comunicazione e di produzione

L'ST502 offre molteplici opzioni di comunicazione e di uscita per l'integrazione senza soluzione di continuità nei sistemi di controllo industriali, consentendo l'acquisizione di dati in tempo reale e il monitoraggio remoto.

Riassunto delle capacità di produzione

Tipo di uscita	Funzione	Esempi di applicazione
RS485 (Modbus)	Comunicazione digitale	Monitoraggio remoto, SCADA, integrazione dei sistemi
4-20mA	Input/output analogici	Input PLC, feedback dei processi, sistemi DCS
Pulso PTOM	Flusso totale di output	Controllatori di serie, contatori di energia, registratori di flusso
Relay	Uscita di allarme/controllo	Alarmi di attivazione, valvole/pompe di controllo, protezione della sicurezza del flusso

Diagramma di cablaggio

Metodi di installazione

Metodo V

Metodo standard che fornisce letture accurate per i diametri dei tubi da 25 mm a 400 mm (1" ~ 16"). Richiede una corretta installazione del trasduttore nella linea centrale del tubo con spazi uguali.

Metodo Z

Utilizza segnali direttamente trasmessi con minore attenuazione.

Metodo N

Le onde sonore attraversano il fluido due volte e rimbalzano tre volte dalle pareti dei tubi.

Metodo W

Le onde sonore attraversano il fluido quattro volte e rimbalzano quattro volte dalle pareti dei tubi.
