Name: ST502 pinza del flussometro per olio
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Negoziabile USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Shenzen

Marca: Flo-Instru

Certificazione: CE; ISO9001

Numero di modello: ST502

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Imballaggi particolari: Imballaggio convenzionale

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: T/T

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                Misuratore di portata ad ultrasuoni con alimentazione 24 V CC, Misuratore di portata a pinza per dimensioni del tubo DN25-DN5000, Ripetibilità 0


Produzione:	4-20MA, output di impulsi OCT, uscita del relè, RS-232 / RS-485, temp RTD. ingresso	Dimensioni del tubo:	DN25-DN5000
Temperatura dei trasduttori:	-40℉ ~ +140℉ (-40℃~+60℃)	Alimentazione elettrica:	24 V CC
Ripetibilità:	0,15%	intervallo di velocità:	0,03 ~±40 piedi/s (0,01~±12 m/s)

Produzione:	4-20MA, output di impulsi OCT, uscita del relè, RS-232 / RS-485, temp RTD. ingresso
Dimensioni del tubo:	DN25-DN5000
Temperatura dei trasduttori:	-40℉ ~ +140℉ (-40℃~+60℃)
Alimentazione elettrica:	24 V CC
Ripetibilità:	0,15%
intervallo di velocità:	0,03 ~±40 piedi/s (0,01~±12 m/s)

ST502 pinza del flussometro per olio

Misuratore di portata a morsetto ST502 per olio

Panoramica del prodotto

Il flussometro ultrasonico ST502 utilizza metodi a tempo di transito per misurare il flusso di liquidi nei sistemi industriali, fornendo dati di flusso ad alta precisione tramite trasduttori a morsetto che non entrano mai in contatto con il fluido.

Caratteristiche principali

Misura il flusso effettivo e il consumo totale di vari liquidi
Processo lavorato a CNC con tecnologia a coperchio apribile magnetico
Algoritmi di elaborazione del segnale adattivi per condizioni di flusso difficili
Display LCD chiaro con funzione di allarme e facile utilizzo
Misurazione del flusso bidirezionale tramite tecnologia ultrasonica a tempo di transito
Scheda SD 2G integrata per l'analisi dei dati storici di flusso
Sistema di menu semplice per una rapida configurazione

Principio di misurazione - Tecnologia TVT

La tecnologia TVT (Transit-Time Vortex) combina ultrasuoni a tempo di transito con il fenomeno dello sfarfallio dei vortici, offrendo precisione e versatilità senza pari nella misurazione del flusso ultrasonico.

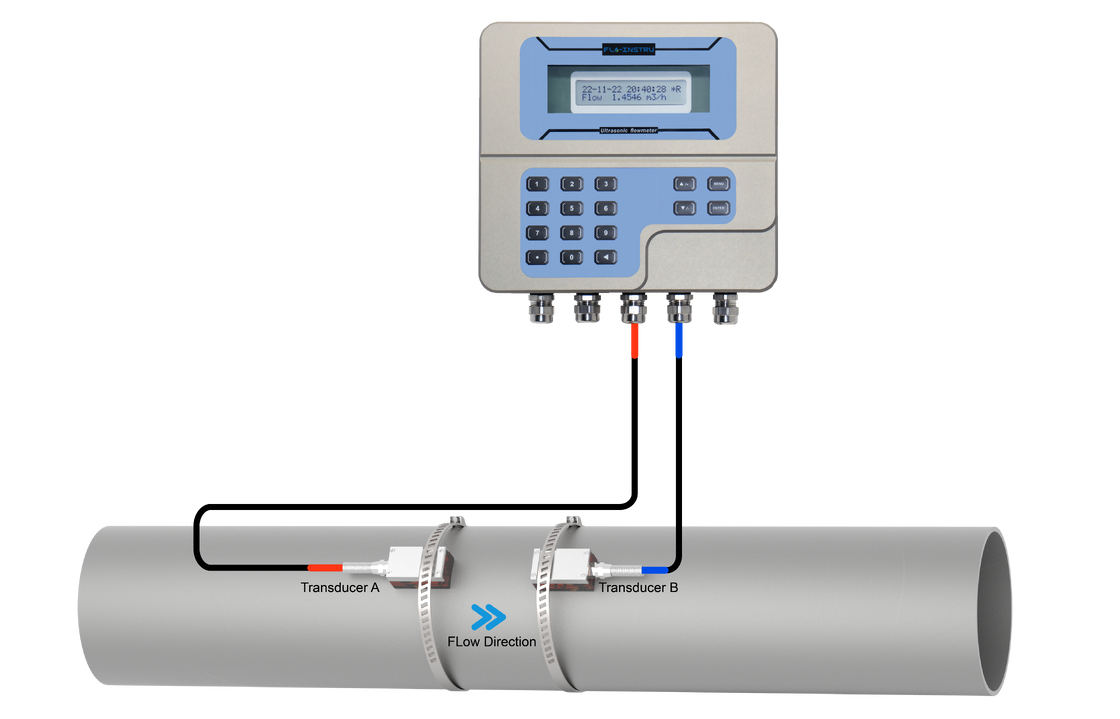

Il dispositivo utilizza trasduttori ultrasonici installati all'esterno del tubo. Un trasduttore invia impulsi a valle con il flusso, mentre l'altro invia a monte contro il flusso. La differenza di tempo tra i segnali è proporzionale alla velocità del flusso.

Specifiche di prestazione

Parametro	Specifiche
Intervallo di velocità	0.03 ~ ±40 piedi/s (0.01 ~ ±12 m/s)
Precisione	±0.5%
Dimensioni del tubo	1"~200" (25mm~5000mm)
Ripetibilità	0.15% del valore misurato
Linearità	±1.0%
Compatibilità fluidi	Acqua, acqua di mare, olio, alcol...
Materiale del tubo	PVC, acciaio inossidabile, acciaio al carbonio, rame...

Specifiche funzionali

Caratteristica	Specifiche
Comunicazione	ModBus RS485
Uscita analogica	4~20mA, carico massimo 750Ω
Uscita a impulsi	0~9999Hz, OCT
Uscita a relè	max 1Hz (1A@125V AC o 2A@30V DC)
Alimentazione	24V DC/1A max
Intervallo di temperatura	-40°F~140°F (-40°C~60°C)
Umidità	Fino al 99% RH, senza condensa

Dimensioni del prodotto

Trasmettitore

Trasduttore normale

Trasduttore ad alta temperatura

Trasduttore ad altissima temperatura

Display del prodotto

Funzioni di comunicazione e uscita

L'ST502 offre molteplici opzioni di comunicazione e uscita per una perfetta integrazione nei sistemi di controllo industriale, consentendo l'acquisizione di dati in tempo reale e il monitoraggio remoto.

Riepilogo delle capacità di uscita

Tipo di uscita	Funzione	Esempi di applicazione
RS485 (Modbus)	Comunicazione digitale	Monitoraggio remoto, SCADA, integrazione di sistema
4-20mA	Ingresso/uscita analogica	Ingresso PLC, feedback di processo, sistemi DCS
Impulso OCT	Uscita di totalizzazione del flusso	Controller batch, misuratori di energia, registratori di flusso
Relè	Uscita di allarme/controllo	Attivazione allarmi, controllo valvole/pompe, protezione di sicurezza del flusso

Schema di cablaggio

Metodi di installazione

Metodo V Metodo standard che fornisce letture accurate per diametri di tubo da 25 mm a 400 mm (1"~16"). Richiede una corretta installazione del trasduttore al centro del tubo con spaziatura uguale.
Metodo Z Utilizza segnali trasmessi direttamente con minore attenuazione. Adatto per diametri di tubo da 100 mm a 3000 mm (4"~120").
Metodo N Le onde sonore attraversano il fluido due volte e rimbalzano tre volte sulle pareti del tubo. Adatto per piccoli diametri di tubo, migliorando l'accuratezza estendendo la distanza di transito.
Metodo W Le onde sonore attraversano il fluido quattro volte e rimbalzano quattro volte sulle pareti del tubo. Adatto per tubi molto piccoli (diametri inferiori a 50 mm, 2").
