Misuratore di portata ultrasonico compatto TM605 con design a pinza, display OLED e comunicazione RS485

Name: Misuratore di portata ultrasonico compatto TM605 con design a pinza, display OLED e comunicazione RS485
Brand: Flo-Instruments Co., Ltd
SKU: TM605
Availability: InStock

Dettagli del prodotto

Luogo di origine: Shenzen, Cina

Marca: Flo-Instru

Certificazione: ISO:9001, CE

Numero di modello: TM605

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Imballaggi particolari: Imballaggio convenzionale

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: T/T

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:

Display:	Display OLED 320*240 a matrice di punti	Alimentazione elettrica:	24 V CC
Gamma di diametri dei tubi:	DN6 DN100	Interfaccia di comunicazione:	Interfaccia di comunicazione RS485, supporto al protocollo Modbus
Intervallo di flusso:	0.1m/s ~ ±5m/s ((0.328ft/s ~ ±16ft/s)	Precisione:	± 2%

Display:	Display OLED 320*240 a matrice di punti
Alimentazione elettrica:	24 V CC
Gamma di diametri dei tubi:	DN6 DN100
Interfaccia di comunicazione:	Interfaccia di comunicazione RS485, supporto al protocollo Modbus
Intervallo di flusso:	0.1m/s ~ ±5m/s ((0.328ft/s ~ ±16ft/s)
Precisione:	± 2%

Misuratore di portata ultrasonico compatto TM605 con design a pinza, display OLED e comunicazione RS485

Sistema di gestione dell' HVAC e dell'edificio con flussometri compatti ad ultrasuoni TM605

Visualizzazione del prodotto

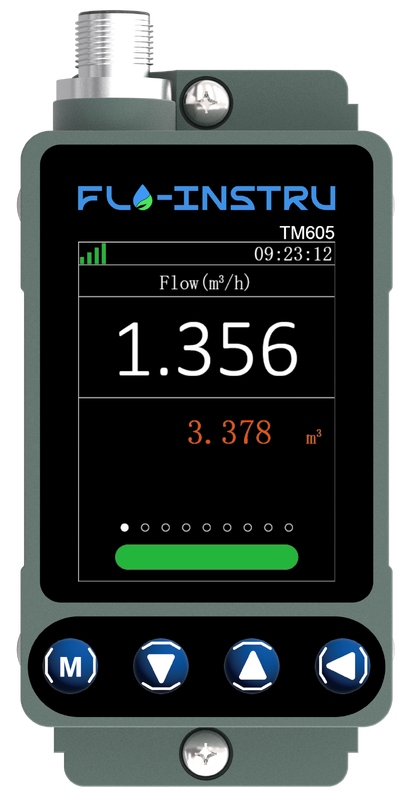

Il flussometro a ultrasuoni compatto TM605 è un flussometro a ultrasuoni di tipo compatto a pinza progettato per sistemi di automazione degli edifici,fornire un controllo rafforzato per le applicazioni HVAC e di gestione degli edifici.

Descrizione del prodotto

Il TM605 è un misuratore di flusso ad ultrasuoni integrato specificamente progettato per tubi di diametro medio-piccolo.Utilizzando il principio ultrasonico del metodo della differenza di tempo di transito, il TM605 invia e riceve segnali ultrasonici attraverso i suoi sensori.la differenza tra le misurazioni a monte e a valle consente calcoli precisi di flusso e velocità.

Vantaggi e caratteristiche

Disegno di struttura unica:La struttura circolare in acciaio magnetico consente il blocco automatico durante l'installazione.
Display colorato:Dispone di un popolare display IPS LCD per una facile lettura dei dati, anche in ambienti con scarsa illuminazione.
Grafico di curva di flusso/colonna:Equipaggiato con grafico di colonne di flusso/temperatura totale e grafico di curva di flusso in tempo reale per una chiara visualizzazione delle variazioni di flusso in tempo reale.
Indicatore di temperatura:La sonda di temperatura integrata nella parte inferiore dell'unità di visualizzazione misura in tempo reale la temperatura della parete del tubo durante il flusso del liquido, visualizzata nell'interfaccia dati flusso/velocità.
Opzione menu facile:Semplice impostazione dei parametri e modifiche tramite quattro tasti. "Up Key" e "Down Key" consentono la commutazione casuale dell'interfaccia di visualizzazione con navigazione a carousel point.
Compatibili vari materiali e liquidi:Adatta per la misurazione di diversi liquidi puliti e materiali per tubi.

Specifiche tecniche

Specificità	Dettagli
Tasso di velocità	0.328 ft/s±16 ft/s (0.1m/s±5m/s)
Accuratezza	± 2,0%
Dimensione del tubo	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Compatibilità dei liquidi	Acqua ordinaria, acqua di mare, acqua calda/fredda, alcol, ecc.
Materiale dei tubi	PVC, acciaio inossidabile, acciaio al carbonio, rame, ecc.
Fornitore di energia	24V di corrente continua, massimo 500mA
Comunicazione	Sostenere il protocollo MODBUS, RS485
Uscita analogica	4-20mA, massimo 750Ω
Uscita dell'allarme	Funzione di allarme per i limiti superiori e inferiori di trasmissione, OCT
Visualizzazione	Display OLED 320*240 a matrice di punti
Pannello chiave	Quattro pulsanti a tocco
Unità di flusso	Supporto per la selezione di unità metriche: metri cubi (m3), litri (l), galloni (gal)
Unità di tempo	/ora, /min (standard di fabbrica: metri cubi all'ora)
Altre caratteristiche	Totalizzatore dei flussi giornalieri, mensili e annuali
Intervallo di temperatura	Ambiente: 32F+122F (0°C+50°C) Liquido: 32F+122F (0°C+50°C)
Umidità ambientale	RH 0·95%, Nessuna condensazione
Materiale per le abitazioni	Leghe di alluminio, lavorazione CNC
Tasso di protezione	Protezione IP54
Lunghezza del cavo	6.6ft (2m) standard

Tabella di riferimento per il range di dimensioni e il range di flusso del tubo

Diametro	DN	Inch	Intervallo di diametro (mm)	Min (m3/h)	Max (m3/h)	Min (L/min)	Max (L/min)
Φ9.53	DN6	1/8"	9-12	0.02	0.7	0.4	12
Φ12.7	DN8	1/4"	12-15	0.05	1.7	0.9	28
Φ15	DN10	3/8"	15-18	0.09	3.0	1.5	49
Φ20	DN15	1/2"	18-21	0.06	3.2	1.1	53
Φ25	DN20	3/4"	21-28	0.11	5.7	1.9	94
Φ32	DN25	1"	28-36	0.18	8.8	2.9	147
Φ40	DN32	1-1/4"	36-44	0.29	14	4.8	241
Φ50	DN40	1-1/2"	44-52	0.45	23	7.5	377
Φ63	DN50	2"	52-66	0.71	35	12	589
Φ75	DN65	2 1/2"	66-80	1.2	60	20	995
Φ90	DN80	3"	80-95	1.8	90	30	1508
Φ110	DN100	4"	100-115	2.8	141	47	2356

Immagini del prodotto
