ST502 Misuratore di flusso ad ultrasuoni di inserimento con accuratezza ±0,5% per dimensioni di tubo DN25-DN5000 e alimentazione a corrente continua 24V

Il misuratore di portata ultrasonico a inserzione ST502 utilizza una tecnologia avanzata di elaborazione del segnale digitale per ottenere una misurazione della portata ad alta precisione di ±0,5% su un'ampia gamma di dimensioni di tubi e applicazioni con liquidi puliti. Progettato con una robusta sonda a inserzione di grado industriale, l'ST502 fornisce un forte accoppiamento ultrasonico direttamente all'interno del flusso, garantendo un'eccellente intensità del segnale, stabilità a lungo termine e prestazioni affidabili.

Un'interfaccia utente e un sistema di menu chiari e intuitivi consentono una facile configurazione e funzionamento. A differenza dei modelli a morsetto, il design a inserzione posiziona i trasduttori ultrasonici direttamente all'interno del tubo, consentendo una maggiore penetrazione del segnale e una maggiore stabilità, particolarmente vantaggioso per tubazioni di grande diametro, condizioni di processo complesse o applicazioni che richiedono misurazioni altamente affidabili e ripetibili.

Progettato per la versatilità, l'ST502 è ideale per sistemi di distribuzione dell'acqua, circuiti di raffreddamento, liquidi di processo industriali, monitoraggio energetico e applicazioni HVAC. La sua combinazione di alta precisione, prestazioni stabili e costruzione durevole lo rende una soluzione affidabile per il monitoraggio della portata a lungo termine e le attività di misurazione critiche.

• Misura la portata effettiva e il consumo totale di vari liquidi
• Processo di lavorazione CNC, tecnologia a coperchio magnetico aperto senza viti
• Algoritmi adattivi di elaborazione del segnale ottimizzano le prestazioni, garantendo misurazioni accurate anche in condizioni di flusso difficili

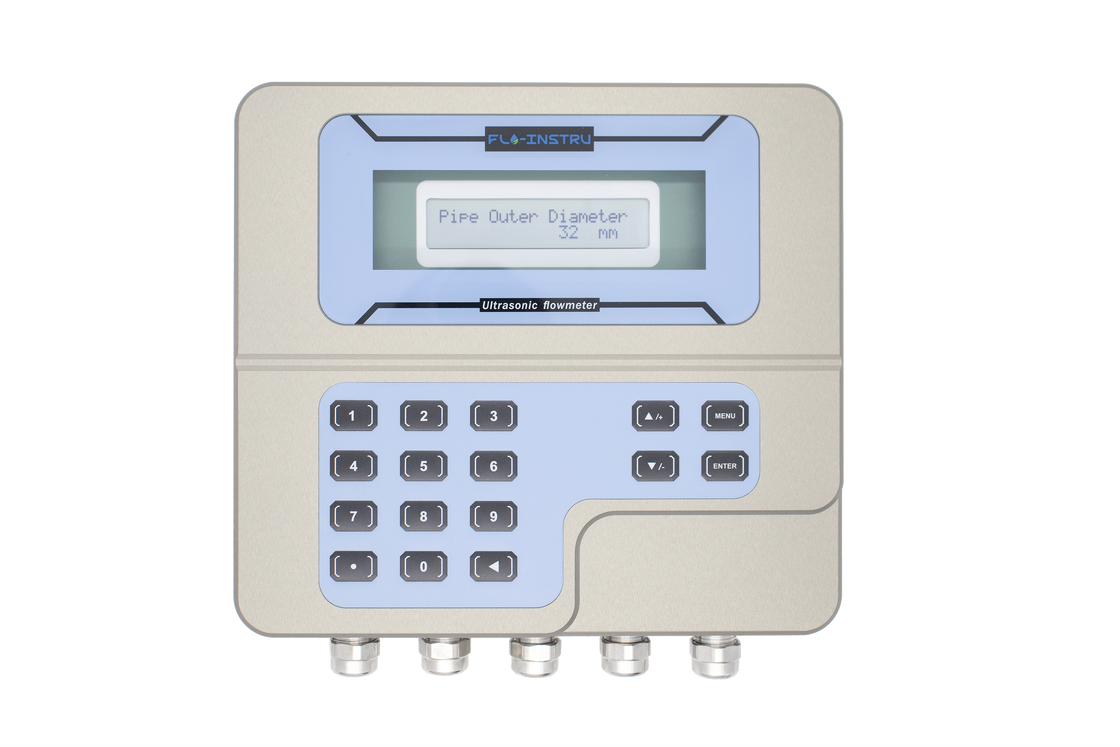

• Interfaccia display chiara e display LCD con funzione di allarme, facile da usare e da eseguire il debug
• Utilizza la tecnologia ultrasonica a tempo di transito per realizzare la misurazione bidirezionale del flusso misurando con precisione il tempo impiegato dai segnali ultrasonici per trasmettere a monte ea valle
• Scheda SD da 2 GB integrata e sfrutta le capacità di archiviazione per analizzare i dati storici di flusso per l'ottimizzazione del sistema
• Tastiera integrata e sistema di menu semplice per una selezione rapida e semplice di diametro del tubo, materiale del tubo, tipo di liquido e unità di misura

L'ST502 è un prodotto di fascia alta nuovo di zecca realizzato in lega di alluminio utilizzando metodi di lavorazione CNC. Adotta la tecnologia leader del settore di apertura laterale completamente sigillata ad assorbimento di ferro senza alcun bloccaggio a vite, riducendo i passaggi noiosi dell'avvitamento. Questo comodo design realizza veramente "apertura in un secondo".

Il misuratore di portata ultrasonico a tempo di transito (TVT) è una tecnologia di misurazione della portata altamente affidabile ampiamente utilizzata per liquidi puliti. A differenza dei design a morsetto, il misuratore a inserzione posiziona i trasduttori ultrasonici direttamente nella parete del tubo in modo che entrino in contatto con il fluido. Ciò garantisce una forte trasmissione ultrasonica, un'eccellente qualità del segnale e prestazioni stabili a lungo termine, in particolare su tubi di grandi dimensioni o a parete spessa.

In un misuratore di portata TVT a inserzione, due trasduttori ultrasonici vengono inseriti nella parete del tubo. Un trasduttore trasmette un impulso a valle (T_down) con la direzione del fluido, mentre l'altro trasmette a monte (T_up) contro il flusso. Poiché il liquido in movimento accelera il segnale a valle e rallenta il segnale a monte, la differenza di tempo (Δt=T_up - T_down) è proporzionale alla velocità del flusso.

Diagramma delle funzioni di comunicazione e uscita

Il misuratore di portata ultrasonico fisso ST502 è dotato di molteplici opzioni di comunicazione e uscita per garantire un'integrazione senza interruzioni in vari sistemi di controllo industriale. Queste uscite consentono l'acquisizione di dati in tempo reale, il monitoraggio remoto e il controllo dei processi relativi al flusso.

Connessioni di uscita e interfaccia
