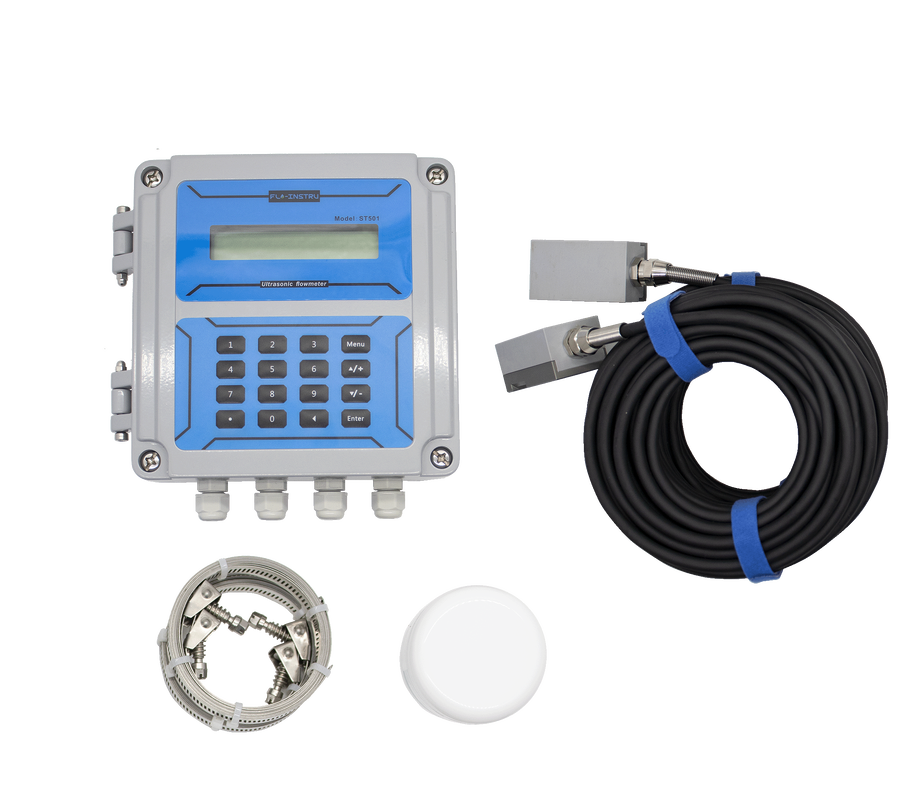

Misuratore di portata ultrasonico ST501 con trasduttore a morsetto, comunicazione RS485 e alimentazione 24V DC

Il flussometro ad ultrasuoni stazionario ST501 si integra nel sistema di gestione per fornire servizi di misurazione a distanza per le applicazioni industriali di depurazione delle acque e gestione delle acque reflue.

• Misurazione del flusso effettivo e del consumo totale di vari liquidi
• Nessuna perdita di controllo dei processi, ottimizzazione delle risorse ed efficienza, nessun tempo di fermo o spesa per la taratura
• Gli algoritmi di elaborazione del segnale adattativi ottimizzano le prestazioni, garantendo misure accurate anche in condizioni di flusso difficili
• Interfaccia di visualizzazione chiara e display LCD con funzione di allarme, facile da usare e da debuggare
• Utilizza la tecnologia ad ultrasuoni in tempo di transito per realizzare la misurazione del flusso bidirezionale misurando con precisione i tempi di percorrenza del segnale ad ultrasuoni
• Sfruttare le capacità di registrazione dei dati per analizzare i modelli di flusso storico per l'ottimizzazione del sistema
• Tastiera integrata e semplice sistema di menu per una rapida programmazione di diametro del tubo, materiale, tipo di liquido e unità di misura

Il misuratore di flusso ad ultrasuoni in tempo di transito, noto anche come misuratore di flusso ad ultrasuoni in tempo di volo (TVT), è una tecnologia di misurazione del flusso non intrusiva ampiamente utilizzata per applicazioni di liquidi puliti.Funzionano secondo il principio di misurazione della differenza di tempo tra i segnali ultrasonici trasmessi nella direzione del flusso e contro la direzione del flusso.

Aprire il coperchio situato nella parte inferiore destra per collegare al terminale di alimentazione CC. Seguire il diagramma di cablaggio per collegare: RTD input (solo per il modello di energia), RS485, 4-20mA, Trasduttore (trasduttore a monte),Trasduttore a valle), Relay Output, OCT Output.

Per il cavo trasduttore a doppio schermo: "+" sul filo blu, "-" sul filo bianco e "shield" sul schermo.

Il misuratore di flusso ultrasonico fisso ST501 è dotato di molteplici opzioni di comunicazione e di uscita per garantire l'integrazione senza soluzione di continuità in vari sistemi di controllo industriale.Queste uscite consentono l'acquisizione di dati in tempo reale, monitoraggio remoto e controllo dei processi correlati al flusso.
