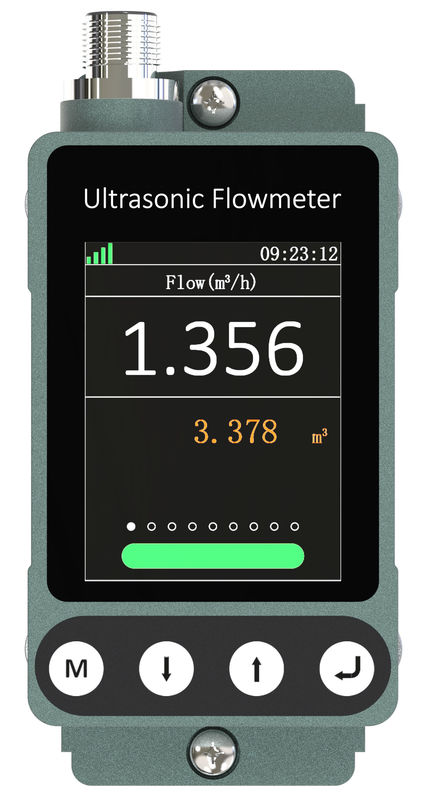

TM605 Misuratore di flusso a ultrasuoni compatto per applicazioni OEM

Misuratore di portata ad ultrasuoni compatto TM605

Misuratori di portata ad ultrasuoni di tipo compatto clamp-on.

Descrizione del prodotto

TM605 è un misuratore di portata ad ultrasuoni integrato, appositamente progettato per soddisfare tubi di diametro medio-piccolo. È molto facile e semplice da impostare e installare. TM605 ha sviluppato e adottato il principio ultrasonico del metodo della differenza del tempo di transito che invia e riceve segnali ultrasonici attraverso il sensore. Quando il segnale ultrasonico viene trasmesso e ricevuto attraverso il liquido che scorre, ci sarà un valore di differenza tra monte e valle, che può essere utilizzato per calcolare il flusso e la velocità.

Vantaggio e funzionalità

• Design della struttura unico: Il TM605 adotta una struttura circolare in acciaio magnetico, che può agganciarsi e bloccarsi automaticamente durante l'installazione. Dall'installazione alla misurazione sono necessari solo 2-3 minuti.
• Schermo colorato: TM605 utilizza lo schermo LCD IPS attualmente popolare, che può leggere facilmente i dati, anche in ambienti con scarsa illuminazione.
• Grafico della curva di flusso/colonna: TM605 è dotato di un grafico a colonne flusso/temperatura totale e di un grafico della curva di flusso in tempo reale, in modo che gli utenti possano comprendere più chiaramente le modifiche del flusso in tempo reale.
• Visualizzazione della temperatura: La parte inferiore dell'unità display è dotata di una sonda di temperatura. Può misurare la temperatura in tempo reale della parete del tubo durante il flusso del liquido e verrà visualizzata nell'interfaccia dati flusso/velocità.
• Opzione di menu semplice: L'utente può impostare i parametri e modificarli facilmente tramite quattro tasti. Inoltre, "Tasto Su" e "Tasto Giù" possono cambiare l'interfaccia del display in modo casuale. I punti del carosello sotto lo schermo del display possono anche essere cambiati utilizzando il "tasto Su" e il "tasto Giù" e ciascuna interfaccia visualizza informazioni diverse.
• Vari materiali e liquidi compatibili: TM605 può quasi soddisfare la misurazione di diversi liquidi puliti e materiali per tubi. Attraverso le opzioni del menu, un set di TM605 può misurare sia tubi metallici che tubi in plastica, anche acqua e olio.

Specifiche

Tabella di riferimento della gamma di dimensioni dei tubi e della gamma di portata
