Name: FL101 Misuratore di flusso ad ultrasuoni in linea per applicazioni di acqua pulita
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Availability: InStock

Dettagli del prodotto

Luogo di origine: Shenzen, Cina

Marca: Flo-Instru

Certificazione: ISO:9001, CE

Numero di modello: FL101

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Imballaggi particolari: Imballaggio convenzionale

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: T/T

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                FL101 misuratore di flusso ad ultrasuoni, misuratore di flusso di acqua pulita, misuratore di trattamento dell'acqua in linea


Intervallo di flusso:	0.1m/s ~ 10m/s	Precisione:	±1,0%
Intervallo di diametro del tubo (facoltativo):	OD20,OD25,OD32,OD40	Mezzo di misurazione:	Acqua, soluzioni, reagenti chimici (impurezze ≤ 4%), ecc.
Materiale della sezione del tubo (facoltativo):	PVC	Interfaccia di comunicazione:	RS485, supporto al protocollo Modbus RTU
Alimentazione elettrica:	24 V CC	Tastiera:	4 tasti tocco
Display:	1.54 240*240 IPS LCD 360° di rotazione (per una lettura facile)

Intervallo di flusso:	0.1m/s ~ 10m/s
Precisione:	±1,0%
Intervallo di diametro del tubo (facoltativo):	OD20,OD25,OD32,OD40
Mezzo di misurazione:	Acqua, soluzioni, reagenti chimici (impurezze ≤ 4%), ecc.
Materiale della sezione del tubo (facoltativo):	PVC
Interfaccia di comunicazione:	RS485, supporto al protocollo Modbus RTU
Alimentazione elettrica:	24 V CC
Tastiera:	4 tasti tocco
Display:	1.54 240*240 IPS LCD 360° di rotazione (per una lettura facile)

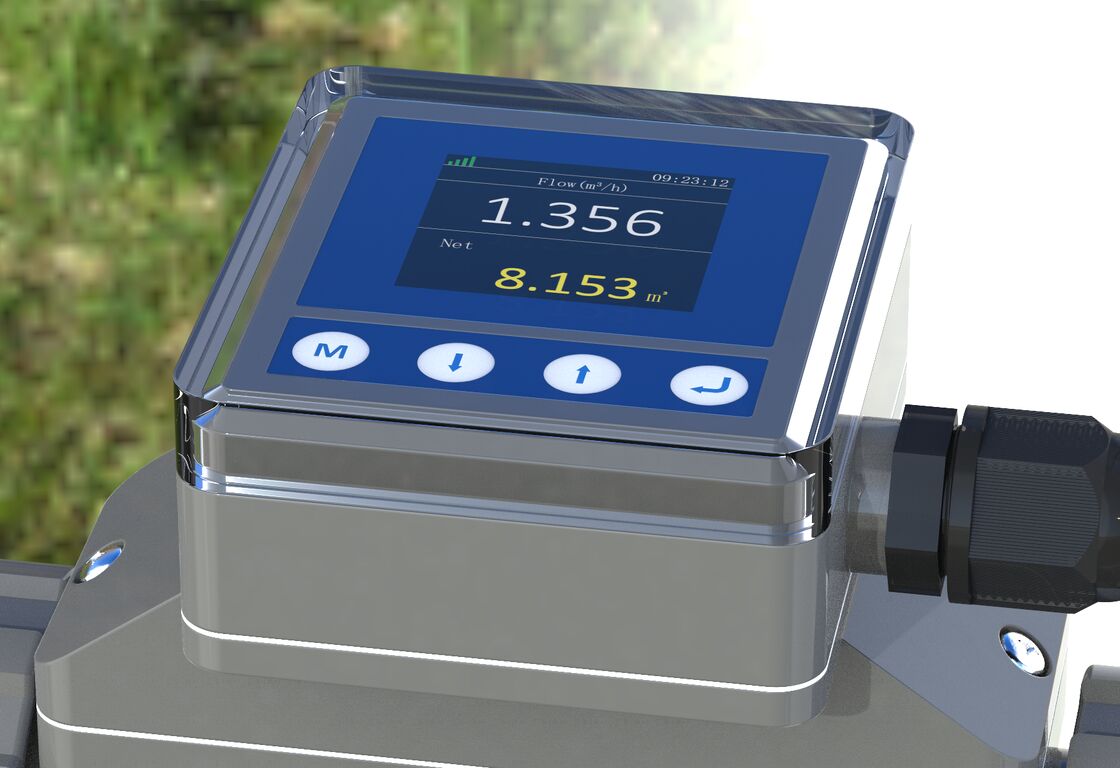

FL101 Misuratore di flusso ad ultrasuoni in linea per applicazioni di acqua pulita

FL101 Misuratore di portata ad ultrasuoni in linea

Informazioni sul prodotto

FL101 è appositamente utilizzato per misurare il flusso di vari liquidi nelle tubazioni, realizzando la misurazione del flusso in tempo reale nel processo di produzione. Gli strumenti emettono segnali digitali, segnali analogici, ecc., in modo da realizzare la misurazione e il controllo del processo di produzione.

A causa della necessità di aggiornamento industriale, gli strumenti devono avere risultati ricchi per raggiungere l’automazione. Tuttavia, l'uscita dei misuratori di portata tradizionali è relativamente semplice e non può soddisfare le esigenze in loco e deve essere sostituita nella posizione originale.

Flo-Instruments ha lanciato un misuratore di portata in linea con un design a tubo completamente dritto senza perdita di pressione, connessione a doppio raccordo e installazione semplice.

Vantaggi

Il misuratore di portata ad ultrasuoni in linea è dotato di un chip di misurazione avanzato integrato (risoluzione temporale fino a 20 ps)		Display OLED a quattro righe Data/segnale/istantaneo/accumulato Chiaro a colpo d'occhio, Luce scarsa, ambiente buio, Facile da leggere

Metodo innovativo del menu (elenco a discesa) Pulsanti a quattro sfioramenti per una facile configurazione Commutazione lingua semplificata/tradizionale/inglese		IP66 Struttura di stampaggio ad iniezione Collegamento a doppia unione, facile e affidabile

Caratteristiche del prodotto

Dimensione

FL101 Misuratore di flusso ad ultrasuoni in linea per applicazioni di acqua pulita 1

FL101 Misuratore di flusso ad ultrasuoni in linea per applicazioni di acqua pulita 2

Modello	Diametro nominale del tubo	l	UN	B	C	D
PVC-U-20	DN15	146	182	53,5	93,7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118,5	40
Unità: mm
Nota:
"L" è la lunghezza del tratto di tubo tagliato durante l'installazione; "D" è il diametro esterno della sezione di tubo installata.

Mezzo compatibile

Da quando il prodotto è stato immesso sul mercato, è stato ampiamente utilizzato nel settore delle attrezzature per la pulizia. Grazie alla semplicità di installazione e funzionamento e alle prestazioni di misurazione affidabili, è stato continuamente promosso in nuovi settori.

Principali industrie: semiconduttori, alimentare, medicinali, acqua potabile, detersivi, stampa e tintura, prodotti chimici, ecc.

Gli utenti medi hanno misurato:

Acido solforico diluito
Liquore
Idrocarburo
Alcol
Cloruro di sodio
Carbonato di sodio
Trietilammina
Etilendiammina
Ossido di propilene ecc

Man mano che il mercato si espande, scopriremo che ci saranno sempre più media da misurare. Ci auguriamo che gli utenti condividano più applicazioni in modo da poter arricchire e migliorare continuamente i nostri prodotti.

Determinazione dei mezzi misurabili:

La portata del fluido nella tubazione è stabile
La pressione viene mantenuta a 0,3 MPa
Non verranno generate bolle (cavitazione) a causa del flusso

Ci sono molti altri media che sono stati misurati, benvenuti a consultare.

Informazioni tecniche

Parametro

Nome del prodotto	FL101 Misuratore di portata ad ultrasuoni in linea
Precisione	±1,0% (0,3 m/s~5,0 m/s)
Velocità del flusso	0,1 m/s~10,0 m/s
Linearità	±1,0% (0,3 m/s-5,0 m/s)
Ripetibilità	0,40%
Tempo di risposta	500 ms
Visualizzazione dello schermo	LCD IPS da 1,54'' 240*240 con rotazione a 360° (per una facile lettura)
Lingua del menu	Cinese semplificato/cinese tradizionale/inglese
Unità di visualizzazione	Supporta la selezione di unità metriche e imperiali, m³/h, LPM, ml/min, GPM, LPH, l'unità predefinita di fabbrica è LPM
Visualizza dati	Flusso istantaneo, velocità del flusso istantaneo, volume cumulativo netto, volume cumulativo singolo, valore massimo giornaliero, valore minimo giornaliero, volume cumulativo giornaliero/mensile/annuale
Totalizzatore	Totalizzatore di portata a 7 cifre
Dati cumulativi	10 anni 64 mesi 64 giorni
Chiave operativa	Quattro pulsanti a sfioramento
Batteria del calendario	CR1220
Alimentazione elettrica	24 V CC a 3 W
Uscita analogica	4-20 mA, carico massimo 600 Ω
Interfaccia di comunicazione	RS485, supporta il protocollo ModBus RTU
Uscita allarme	Uscita allarme limite superiore e inferiore OCT, uscita a impulsi, ecc.
Uscita relè	(Opzionale) 30 V CC @ 1 A, frequenza di commutazione inferiore a 2 Hz
Media	Acqua, soluzioni, reagenti chimici (impurità ≤ 4%), ecc.
Livello di protezione	IP66
Metodo di installazione	Le sezioni del tubo sono integrate e i tubi in PVC-U sono collegati tramite raccordi (giunti scorrevoli).
Dimensioni del tubo	OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1½")
Materiale della sezione del tubo	PVC
Temperatura dei mezzi	0°C-60°
Temperatura di lavoro	-10°C-50°C
Umidità ambientale	Umidità relativa 0%-95%, senza condensa
Viscosità applicabile	<300CST (mm²/s)
Lunghezza del cavo	Standard: 2 m (6,6 piedi). Può essere allungato fino a 20 m (66 piedi)

Installazione

1. Taglio del tubo
	In base ai requisiti di selezione del punto di installazione, tagliare una sezione del tubo nel punto di installazione.
2. Inserire i dadi nel tubo
	Svitare i due dadi dal contatore e inserirli nel tubo.
3. Incollare i giunti dei tubi
	Applicare la colla in PVC sui due giunti dei tubi sullo strumento e collegarli ai tubi.
4. Installare il flussometro
	Posizionare il contatore al centro e serrare il dado per completare l'installazione; prestare attenzione alla direzione del flusso durante l'installazione.
5. Accendi ed esegui
	Collegare l'altra estremità del cavo a un alimentatore da 24 V CC, accendere e osservare.

Pacchetto e accessori

FL101 Misuratore di flusso ad ultrasuoni in linea per applicazioni di acqua pulita 10

Informazioni sull'ordine

FL101	Codice	Intervallo di dimensioni del tubo [DN, pollici e DE]
	UN	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	C	DN25			1"	OD32
	D	DN32			1-1/4"	OD40
		Codice	Modalità di uscita
		1	4-20 mA, RS485, impulso OCT, relè
			Codice	Lunghezza del cavo
			l	6,6 piedi (2 m) (Se non è disponibile alcuna scelta, verrà impostato per impostazione predefinita)
			L+	su richiesta altre lunghezze

FL101

Informazioni complete sull'ordine
