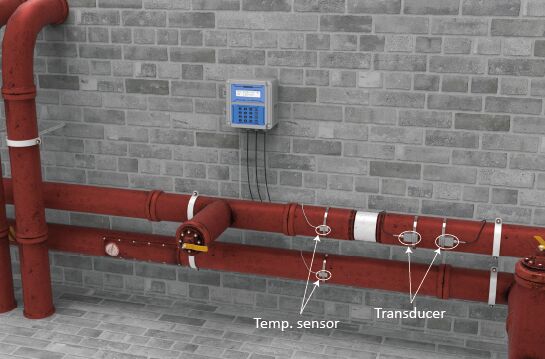

ST502 Misuratore di energia ad ultrasuoni per sistemi di raffreddamento urbano

Contatore di energia ad ultrasuoni ST501-PT100

Contatori di energia ad ultrasuoni di tipo clamp-onche utilizzano metodi del tempo di transito per misurare il flusso.

Introduzione

Il misuratore di energia a ultrasuoni ST501 utilizza la tecnologia di elaborazione del segnale digitale più affidabile, trasmettendo la misurazione del flusso per un'ampia gamma di dimensioni di liquidi e tubi con elevata precisione e affidabilità. Combinando il trasduttore dalle prestazioni eccezionali con materiale di livello industriale superiore, Flo-Instruments può funzionare a lungo senza preoccupazioni.

Le chiare selezioni del display del menu rendono l'uso degli strumenti molto conveniente. I trasduttori a pinza rendono l'unità più flessibile in un'ampia gamma di applicazioni.

Il misuratore di energia a ultrasuoni ST501 si basa sulla tecnologia Transit-Time, che ha un'elevata precisione di misurazione. L'ST501 utilizza un trasduttore a pinza, che può raccogliere i dati di flusso semplicemente fissandolo all'esterno del tubo, e non entrerà mai in contatto con il fluido e non causerà inquinamento del liquido, riduzione della pressione, perdite, ecc.

Vantaggi

• Misura il flusso effettivo e il consumo totale di vari liquidi
• Nessuna perdita di controllo del processo, ottimizzazione delle risorse e dell'efficienza, nessun tempo di fermo o spesa derivante dalla calibrazione
• Gli algoritmi adattivi di elaborazione del segnale ottimizzano le prestazioni, garantendo misurazioni accurate anche in condizioni di flusso difficili.
• Interfaccia display chiara e display LCD con funzione di allarme, facile da usare ed eseguire il debug
• Utilizzare la tecnologia a ultrasuoni del tempo di transito in modo da realizzare misurazioni di flusso bidirezionali misurando con precisione il tempo impiegato dai segnali ultrasonici per viaggiare a monte e a valle
• Sfrutta le funzionalità di registrazione dei dati per analizzare i modelli di flusso storici per ottimizzare il sistema.
• Tastiera integrata e semplice sistema di menu per una programmazione rapida e semplice del diametro del tubo, del materiale del tubo, del tipo di liquido e delle unità di misura.

Principio

• Introduzione alla TVT

La tecnologia TVT (Transit-Time Vortex) rappresenta un approccio all'avanguardia alla misurazione del flusso a ultrasuoni, combinando i principi degli ultrasuoni del tempo di transito con la capacità di sfruttare il fenomeno della perdita di vortice, offrendo precisione e versatilità senza precedenti nei misuratori di portata a ultrasuoni. Questa innovativa tecnologia di integrazione migliora la precisione, la versatilità e le prestazioni dei misuratori di portata a ultrasuoni, rendendoli adatti per un'ampia gamma di applicazioni in vari settori e rappresenta una soluzione preziosa per le industrie che richiedono misurazioni precise del flusso in condizioni di flusso variabili.

Il dispositivo è dotato di una coppia (o più) di trasduttori ultrasonici installati all'esterno del tubo (clamp-on) o inseriti in linea. Un trasduttore invia un impulso ultrasonico a valle con il flusso, mentre l'altro lo invia a monte, contro flusso. Poiché il movimento del fluido influenza il tempo di transito degli ultrasuoni, la differenza temporale tra i due segnali è direttamente proporzionale alla velocità del flusso.

Specifiche

Dimensione del prodotto

Trasmettitore

Trasduttore

Temp. Trasduttore

Esposizione del prodotto

Funzioni di comunicazione e output

Il misuratore di portata a ultrasuoni fisso ST501 è dotato di molteplici opzioni di comunicazione e uscita per garantire una perfetta integrazione in vari sistemi di controllo industriale. Questi output consentono l'acquisizione di dati in tempo reale, il monitoraggio remoto e il controllo dei processi relativi al flusso.

Riepilogo delle capacità di output

Schema elettrico

Metodi di installazione

Il metodo V è considerato il metodo standard. Solitamente fornisce una lettura più accurata e viene utilizzato su diametri di tubi compresi tra 25 mm e 400 mm (1~16") circa. Inoltre, è comodo da usare, ma richiede comunque un'installazione corretta del trasduttore, un contatto sul tubo sulla linea centrale del tubo e una spaziatura uguale su entrambi i lati della linea centrale.
Il segnale trasmesso in un'installazione con metodo Z presenta un'attenuazione inferiore rispetto a un segnale trasmesso con il metodo V. Questo perché il metodo Z utilizza un segnale trasmesso direttamente (anziché riflesso) che attraversa il liquido una sola volta. Il metodo Z è in grado di misurare su diametri di tubi compresi tra 100 mm e 3000 mm (4”~120”).
Con il metodo N, le onde sonore attraversano il fluido due volte e rimbalzano tre volte sulle pareti del tubo. È adatto per la misurazione di diametri di tubi piccoli. La precisione della misurazione può essere migliorata estendendo la distanza di transito con il metodo N (usato raramente).
Come con il metodo N, anche con il metodo W è possibile migliorare la precisione della misurazione estendendo la distanza di transito. L'onda sonora attraversa il fluido quattro volte e rimbalza quattro volte sulle pareti del tubo. È adatto per tubi molto piccoli (diametro inferiore a 50 mm, 2").
