Misuratore di portata ad ultrasuoni a morsetto ST502
, misuratore di flusso ad ultrasuoni preciso con garanzia
, misuratore di portata flessibile con pinza per applicazioni
Dimensione del tubo: |
DN25-DN5000 |
Materiale del tubo: |
PVC, acciaio al carbonio, acciaio inossidabile ... |
liquido: |
Acqua, acqua di mare, olio, alcol ... |
Gamma di velocità: |
0~±40ft/s (0~±12m/s) |
Tipo di trasduttori: |
Bloccarsi |
Temperatura operativa: |
Morsetto sul trasduttore: -40℉ ~ +248℉ (- 40℃ ~ +120℃) |
Ripetibilità: |
0.15% |
Display: |
20*2, alfanumerico, LCD retroilluminato |
Produzione: |
4-20MA, output di impulsi OCT, uscita del relè, RS-232 / RS-485, temp RTD. ingresso |
Recinzione del trasmettitore: |
IP65, recinzione lavorata in alluminio a est-cast, Machined CNC |

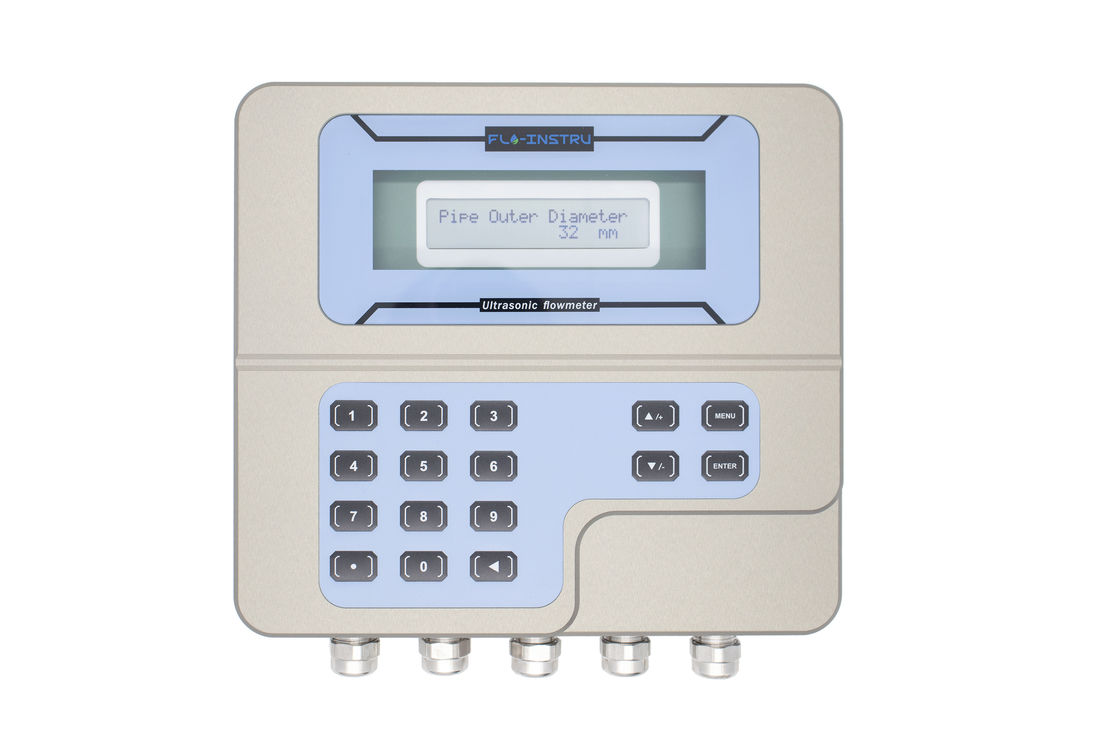

ST502 Misuratore di flusso ad ultrasuoni a pinza accurato e flessibile per varie applicazioni
ST502 Misuratore di portata a ultrasuoni a clip
Misuratori di portata a ultrasuoni che utilizzano metodi a tempo di transito per misurare il flusso.
Introduzione
Il misuratore di portata a ultrasuoni ST502 utilizza la tecnologia di elaborazione del segnale digitale più affidabile, trasmettendo la misurazione del flusso per un'ampia gamma di liquidi e dimensioni di tubi con elevata precisione e affidabilità. Combinando le eccezionali prestazioni del trasduttore con materiali di livello industriale superiore, Flo-Instruments potrebbe funzionare a lungo senza preoccupazioni.
Le chiare selezioni del menu di visualizzazione rendono l'utilizzo degli strumenti molto comodo. I trasduttori a morsetto rendono l'unità più flessibile su un'ampia gamma di applicazioni.
Il misuratore di portata a ultrasuoni ST502 si basa sulla tecnologia Transit-Time, che ha un'elevata precisione di misurazione. ST502 utilizza un trasduttore a morsetto, che può raccogliere i dati di flusso semplicemente fissandolo all'esterno del tubo e non entrerà mai in contatto con il fluido e non causerà inquinamento del liquido, riduzione della pressione, perdite, ecc.
Vantaggi
- Misura il flusso effettivo e il consumo totale di vari liquidi
- Processo lavorato a CNC, tecnologia di apertura magnetica del coperchio senza viti.
- Gli algoritmi di elaborazione del segnale adattivi ottimizzano le prestazioni, garantendo misurazioni accurate anche in condizioni di flusso difficili
- Interfaccia di visualizzazione chiara e display LCD con funzione di allarme, facile da usare e da debuggare
- Utilizza la tecnologia a ultrasuoni a tempo di transito in modo da realizzare la misurazione del flusso bidirezionale misurando con precisione il tempo impiegato dai segnali a ultrasuoni per trasmettere a monte e a valle
- Scheda SD da 2G integrata e capacità di archiviazione per analizzare i dati storici del flusso per ottimizzare il sistema.
- Tastiera integrata e sistema di menu semplice per una rapida e facile selezione del diametro del tubo, del materiale del tubo, del tipo di liquido e delle unità di misura.
ST502 è un prodotto di fascia alta nuovo di zecca realizzato in lega di alluminio e realizza il metodo di lavorazione CNC. Adotta la tecnologia di apertura laterale a tenuta stagna leader del settore senza alcun bloccaggio a vite e i noiosi passaggi di avvitamento sono ridotti. Un design così comodo realizza davvero "l'apertura in un secondo".
Principio
La tecnologia TVT (Transit-Time Vortex) rappresenta un approccio all'avanguardia alla misurazione del flusso a ultrasuoni, combinando i principi degli ultrasuoni a tempo di transito con la capacità di sfruttare il fenomeno dello shedding dei vortici, offrendo precisione e versatilità senza pari nei misuratori di portata a ultrasuoni. Questa innovativa tecnologia di integrazione migliora la precisione, la versatilità e le prestazioni dei misuratori di portata a ultrasuoni, rendendoli adatti a un'ampia gamma di applicazioni in vari settori ed è una preziosa soluzione per le industrie che richiedono misurazioni precise del flusso in diverse condizioni di flusso.
- Maggiore precisione nei flussi turbolenti:
La tecnologia TVT eccelle nelle applicazioni in cui le condizioni di flusso del fluido variano tra laminare e turbolento. L'incorporazione dei dati di shedding dei vortici migliora la precisione in ambienti di flusso difficili.
- Versatilità nei tipi di fluidi:
La tecnologia TVT è versatile e adatta a un'ampia gamma di tipi di fluidi, inclusi liquidi con viscosità e densità variabili.
Il misuratore di portata a ultrasuoni Flo-Instruments ST502 offre una misurazione del flusso accurata e ripetibile per i liquidi a un prezzo economico. È realizzato in robusta cassa metallica. Combinando le eccezionali prestazioni del trasduttore con materiali di alta qualità industriale, è ideale per tubi di dimensioni da 1''(25 mm) fino a 200''(5000 mm) di diametro. I sensori IP68, facili da installare, richiedono che questo tubo non venga tagliato, riducendo così i costi di installazione e manodopera. La semplice interfaccia lo rende molto comodo da usare.
Specifiche
|
SPECIFICHE DI PRESTAZIONE
|
| Intervallo di velocità |
0 ~ ±40 piedi/s (0 ~ ±12 m/s) |
| Precisione |
±0,5% del valore misurato (per ±1,5 piedi/s~±40 piedi/s) |
| Ripetibilità |
0,15% del valore misurato |
| Dimensione del tubo |
da 1" a 200" (da 25 mm a 5000 mm) |
| SPECIFICHE FUNZIONALI |
| Uscite |
Uscita analogica: 4~20mA, massimo 750Ω.
Uscita a impulsi: 0~9999Hz, uscita OCT, (regolabile)
Uscita relè: la più alta 1Hz, (1A@125VAC o 2A@30VDC)
|
| Comunicazione |
Interfaccia di comunicazione RS485, supporto protocollo Modbus |
| Scheda SD |
Registrazione massima: 2 GB, funzionamento per più di 1000 giorni (frequenza di campionamento 5 secondi)Intervallo di tempo di archiviazione: 1~86400s |
| Alimentazione |
24V CC |
| Tastiera |
16 tasti tattili leggeri |
| Display |
40 caratteri, 2 righe (20×2) alfanumerico a matrice, LCD retroilluminato |
| Temperatura |
Trasmettitore: -40℉~140℉ (-40℃~60℃)
Trasduttore: -40℉~248℉ (-40℃~120℃) Standard |
| Umidità |
Fino al 99% RH, senza condensa |
| SPECIFICHE FISICHE |
| Trasmettitore |
Alluminio pressofuso, IP65, lavorato a CNC |
| Trasduttore |
Design incapsulato, grado di protezione IP68
La lunghezza standard del cavo: 10 m
Materiale: lega di alluminio+PEI
|
| Peso |
Trasmettitore: 1 kg |
