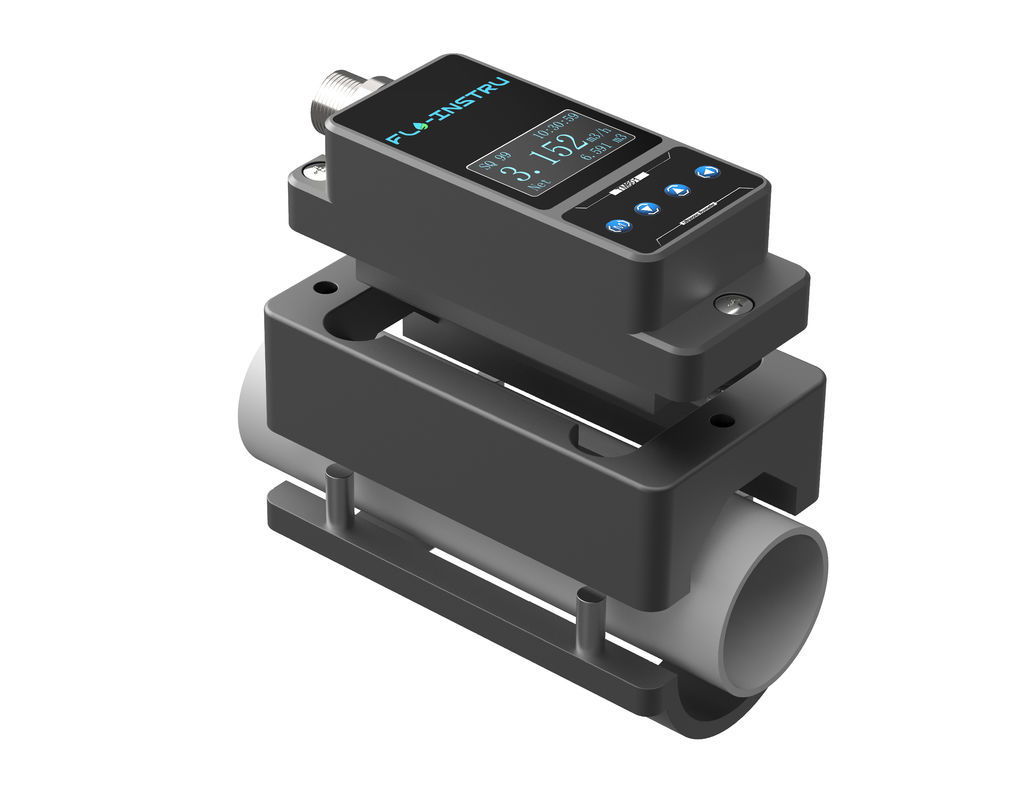

TM601 Misuratore di portata a ultrasuoni per irrigazione agricola nell'industria della pulizia
TM601 INDUSTRO PULIZIONE Correzione del blocco Flow Metro
Contatori di flusso ad ultrasuoni di tipo compatto.
Descrizione del prodotto
TM601 è un misuratore di flusso appositamente progettato per le macchine per la pulizia ad ultrasuoni
1. Ci vuole solo 1 minuto per completare l'installazione e avviare la misurazione
2. Nessuna modifica aggiuntiva alla pipeline e l'installazione e la misurazione possono essere completate secondo le istruzioni operative.
3. Può essere installato e utilizzato senza interrompere la produzione, senza alcuna modifica della pipeline e senza perdita di pressione
4. OLED Display (128x 64px), anche nell'ambiente oscuro ha il miglior display
5. Adatto a una varietà di condutture: tubi in acciaio inossidabile, tubi in acciaio al carbonio, tubi di rame, PVC, PVDF, PPR, PPH, HDPE, ecc.
Beneficio e funzionalità
- Nessuna modifica del tubo necessaria
Le difficoltà comunemente associate all'installazione di un nuovo misuratore di flusso ad ultrasuoni vengono eliminate da un semplice morsetto. Questo design elimina la necessità di tagliare il tubo, chiudere il tubo in esecuzione, fermare la produzione, offrire costi aggiuntivi e molto altro.
- Non sono necessari strumenti speciali
Tutto ciò che serve è un singolo cacciavite a testa Phillips per installare saldamente il TM601 a un tubo misurato. Ciò garantisce che l'installazione facile e giusta possa essere ottenuta da qualsiasi membro del team senza la necessità di strumenti speciali o conoscenze specializzate.
- Precisione molto professionale
Sulla base dell'accuratezza affidabile, TM601 può essere utilizzato sia per applicazioni di rilevamento generali che per situazioni che richiedono un monitoraggio più preciso, il che rende più facile che mai per rilevare correttamente il flusso. La velocità di risposta è superiore a 0,03 m/s.
Specifiche
| Tasso di velocità |
0,328 ft/s ～ ± 16ft/s (0,1 m/s ～ ± 5 m/s) |
| Precisione |
± 2,0% |
| Dimensione del tubo |
Dn4 dn8 dn10 dn15 dn20 dn25 dn32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Liquido |
Acqua regolare, acqua di mare, raffreddamento/acqua calda, alcol .. |
| Materiale del tubo |
PVC, acciaio inossidabile, acciaio al carbonio, rame. ... |
| Alimentazione elettrica |
9 ～ 36 V DC, massimo 500 mA |
| Comunicazione |
Support Modbus Protocol, rs485 |
| Uscita analogica |
4-20 mA, massimo 750Ω |
| Output di allarme |
Funzione di allarme limite superiore e inferiore OCT (opzionale) |
| Display |
OLED 128*64 Schermata di visualizzazione a matrice dot |
| Pannello chiave |
Quattro pulsanti touch |
| Unità di flusso |
Selezione dell'unità metrica di supporto, contatori cubi (M³), litri (L), galloni USA (GAL). |
| Unità temporale |
/ora,/min, l'unità predefinita di fabbrica è metri cubi all'ora. |
| Totalizzatore a flusso giornaliero, mensile e annuale |
| Temperatura |
Ambient: 14F ～+122F (-10 ℃～+50 ℃) |
| Liquido: 14F ～+122F (-10 ℃～+50 ℃) |
| Umidità ambientale |
RH 0 ～ 95%, nessuna condensa |
| Materiale abitativo |
In lega di alluminio, elaborazione machinata a CNC |
| Tasso di protezione |
IP54 |
| Lunghezza del cavo |
Standard da 6,6 piedi (2 m) |
La gamma di dimensioni del tubo e la tabella di riferimento dell'intervallo di flusso
| Dn |
Od |
Range OD |
Pollice |
Intervallo di flusso |
| Dn4 |
OD9.53 |
95mm-10,5 mm |
1/8 " |
0,003 ～ 0,142 m³/h |
| 0,047 ～ 2,374 I/min |
| 0,013 ～ 0,627 gal/min |
| Dn8 |
OD12.7 |
12,4 mm-133,1 mm |
1/4 " |
0,011 ～ 0,570 m³/h |
| 0.190 ～ 9.496 I/min |
| 0,050 ～ 2,509 gal/min |
| DN10 |
OD15 |
14,5 mm-15,4 mm |
3/8 " |
0,026 ～ 1,282 m³/h |
| 0.427 ～ 21.366 L/min |
| 0.113 ～ 5,644 gal/miR |
| DN15 |
OD20 |
16,5 mm-23,0 mm |
1/2 " |
0,046 ～ 2,279 m/h |
| 0,760 ～ 37,984 L/min |
| 0,201 ～ 10,034 gal/min |
| DN20 |
OD25 |
25,0 mm-30,0 mm |
3/4 " |
0.103 ～ 5,128 m/h |
| 1.709 ～ 85.464 L/min |
| 0.452 ～ 22.577 gal/min |
| DN25 |
OD32 |
32,0 mm-35,0 mm |
1 " |
0,182 ～ 9.116 m³/h |
| 3.039 ～ 151.935 L/min |
| 0.803 ～ 40.137 gal/min |
| DN32 |
OD40 |
38,0 mm-45,0 mm |
1-1/4 " |
0,285 ～ 14,244 m³/h |
| 4.748 ～ 237.399 L/min |
| 1.254 ～ 62.714 gal/min |
| DN40 |
OD50 |
48,0 mm-54,0 mm |
1-1/2 " |
0.410 ～ 20,511 m³/h |
| 6.837 ～ 341.854 L/min |
| 1.806 ～ 90.309 gal/min |
| DN50 |
OD63 |
58,0 mm-64,0 mm |
2 " |
0.729 ～ 36.464 m³/h |
| 12.155 ～ 607.741 L/min |
| 3.211 ～ 160549 Gal/miR |
| DN65 |
OD75 |
72,0 mm-78,0 mm |
2-1/2 " |
1.140 ～ 56.976 m³/h |
| 18.992 ～ 949.595 I/min |
| 5.017 ～ 250.857 Gal/miR |
| Dn80 |
OD90 |
80,0 mm-92,0 mm |
3 " |
1.641 ～ 82.045 m/h |
| 27.348 ～ 1367.417 L/min |
| 7.225 ～ 361.234 Gal/miR |
| DN100 |
OD110 |
108,0 mm-116,0 mm |
4 " |
2.917 ～ 145.858 m³/h |
| 48.619 ～ 2430.963 I/min |
| 12.844 ～ 642.194 gal/min |
| DN125 |
OD140 |
132,0 mm-142,0 mm |
5 " |
4.558 ～ 227.903 m³/h |
| 75.968 ～ 3798.380 L/min |
| 20.069 ～ 1003429 gal/min |
| DN200 |
OD220 |
218.0mm-228.0mm |
8 " |
11.669 ～ 583.431 m³/h |
| 194.477 ～ 9723.852 I/min |
| 51.376 ～ 2568.778 gal/min |
