Evidenziare:
Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Rivoluzionate il vostro sistema di trattamento dell'acqua con il flussometro a ultrasuoni TM601 Plus

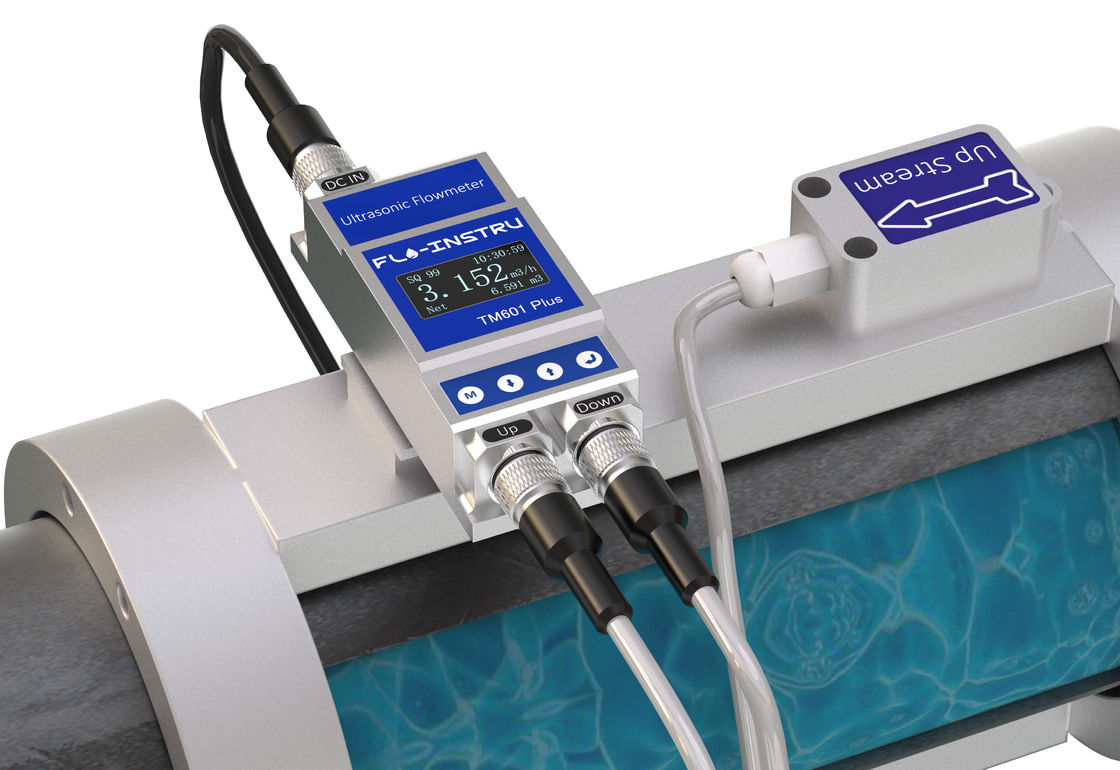

TM601 Plus Misuratore di portata a ultrasuoni a morsetto
Misuratori di portata a ultrasuoni compatti a morsetto.
Descrizione del prodotto
TM601 Plus è un misuratore di portata appositamente progettato per le macchine di pulizia a ultrasuoni
1. Richiede solo 1 minuto per completare l'installazione e avviare la misurazione
2. Nessuna modifica aggiuntiva alla tubazione e l'installazione e la misurazione possono essere completate secondo le istruzioni operative.
3. Può essere installato e utilizzato senza interrompere la produzione, senza alcuna modifica della tubazione e senza perdita di pressione
4. Display OLED (128x 64px), anche in ambienti bui ha la migliore visualizzazione
5. Adatto a una varietà di tubazioni: tubi in acciaio inossidabile, tubi in acciaio al carbonio, tubi in rame, PVC, PVDF, PPR, PPH, HDPE, ecc.
Vantaggi e caratteristiche
- Nessuna modifica della tubazione necessaria
Le difficoltà comunemente associate all'installazione di un nuovo misuratore di portata a ultrasuoni sono eliminate dal semplice CLAMP-ON. Questo design elimina la necessità di tagliare il tubo, interrompere il funzionamento del tubo, interrompere la produzione, offrire costi aggiuntivi e molto altro.
- Installazione di tipo Snap-On
L'unità principale (schermo) ha un'installazione molto speciale e facile. Il suo retro ha un design a scatto. Può essere facilmente installato semplicemente fissandolo sul morsetto del tubo che può ospitare la fibbia sul retro.
- Grandi dimensioni del tubo, grande morsetto per tubo
Per adattarsi a un diametro del tubo maggiore, TM601 Plus abbina anche il morsetto del tubo che può soddisfare questo tipo di dimensione. Il sensore si trova rispettivamente nella staffa superiore e nella staffa inferiore, che può misurare completamente la velocità del flusso e i liquidi. Il design unico è più adatto per ambienti applicativi complessi.
Specifiche
| Velocità |
0.328 ft/s～±16ft/s(0.1m/s～±5m/s) |
| Precisione |
±2.0% |
| Dimensione del tubo |
DN100 DN125 DN160 DN200 |
| Liquido |
Acqua normale, acqua di mare, acqua di raffreddamento/calda, alcol.. |
| Materiale del tubo |
PVC, acciaio inossidabile, acciaio al carbonio, rame.… |
| Alimentazione |
9～36V DC, massimo 500mA |
| Comunicazione |
Supporta il protocollo MODBUS, RS485 |
| Uscita analogica |
4-20mA, Massimo 750Ω |
| Uscita allarme |
Funzione di allarme limite superiore e inferiore OCT (opzionale) |
| Display |
Schermo a matrice di punti OLED 128*64 |
| Pannello tasti |
Quattro pulsanti a sfioramento |
| Unità di flusso |
Supporta la selezione dell'unità metrica, metri cubi (m³), litri (l), galloni USA (gal). |
| Unità di tempo |
/ora, /min, l'unità predefinita di fabbrica è metri cubi all'ora. |
| Totalizzatore giornaliero, mensile e annuale del flusso |
| Temperatura |
Ambiente: 14F～+122F(-10℃～+50℃) |
| Liquido: 14F～+122F(-10℃～+50℃) |
| Umidità ambientale |
RH 0～95%, Senza condensa |
| Materiale dell'alloggiamento |
Lega di alluminio, lavorazione CNC |
| Grado di protezione |
IP54 |
| Lunghezza del cavo |
6.6 piedi (2 m) standard |
Tabella di riferimento dell'intervallo di dimensioni del tubo e dell'intervallo di flusso
| DN |
OD |
Intervallo OD |
Pollici |
Intervallo di flusso |
| DN100 |
OD110 |
108mm-116mm |
4" |
2.917～145.858 m/h |
| 48.619～2430.963 l/min |
| 12.844～642.194 gal/min |
| DN125 |
OD140 |
132mm-142mm |
5" |
4.558～227.903 m³/h |
| 75.968～3798.380 I/min |
| 20.069～1003.429 gal/min |
| DN150 |
OD160 |
158mm-168mm |
6" |
6.564～328.180 m³/h |
| 109.393～5469.666 l/min |
| 28.889～1444.938 gal/min |
| DN220 |
OD220 |
218mm-228mm |
8" |
11.669～583.431 m³/h |
| 194.477～9723.852 I/min |
| 51.376～2568.778 gal/min |
