Name: FL101 pinza sul flussometro per olio
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Negoziabile USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Shenzen, Cina

Marca: Flo-Instru

Certificazione: ISO:9001, CE

Numero di modello: FL101

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Imballaggi particolari: Imballaggio convenzionale

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: T/T

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione di prodotto

Evidenziare:
                                                                                                                                                                                                                                                Misuratore di portata ad ultrasuoni clamp-on con alimentazione 24 V CC, Interfaccia di comunicazione RS485 Misuratore di portata ad ultrasuoni in linea, Misuratore di portata FL101 con precisione ±1


Alimentazione elettrica:	24 V CC	Interfaccia di comunicazione:	RS485, supporto al protocollo Modbus RTU
Intervallo di flusso:	0.1m/s ~ 10m/s	Precisione:	±1,0%
Gamma di diametri dei tubi:	OD20,OD25,OD32,OD40	Display:	LCD IPS da 1,54'' 240*240 con rotazione a 360°

Alimentazione elettrica:	24 V CC
Interfaccia di comunicazione:	RS485, supporto al protocollo Modbus RTU
Intervallo di flusso:	0.1m/s ~ 10m/s
Precisione:	±1,0%
Gamma di diametri dei tubi:	OD20,OD25,OD32,OD40
Display:	LCD IPS da 1,54'' 240*240 con rotazione a 360°

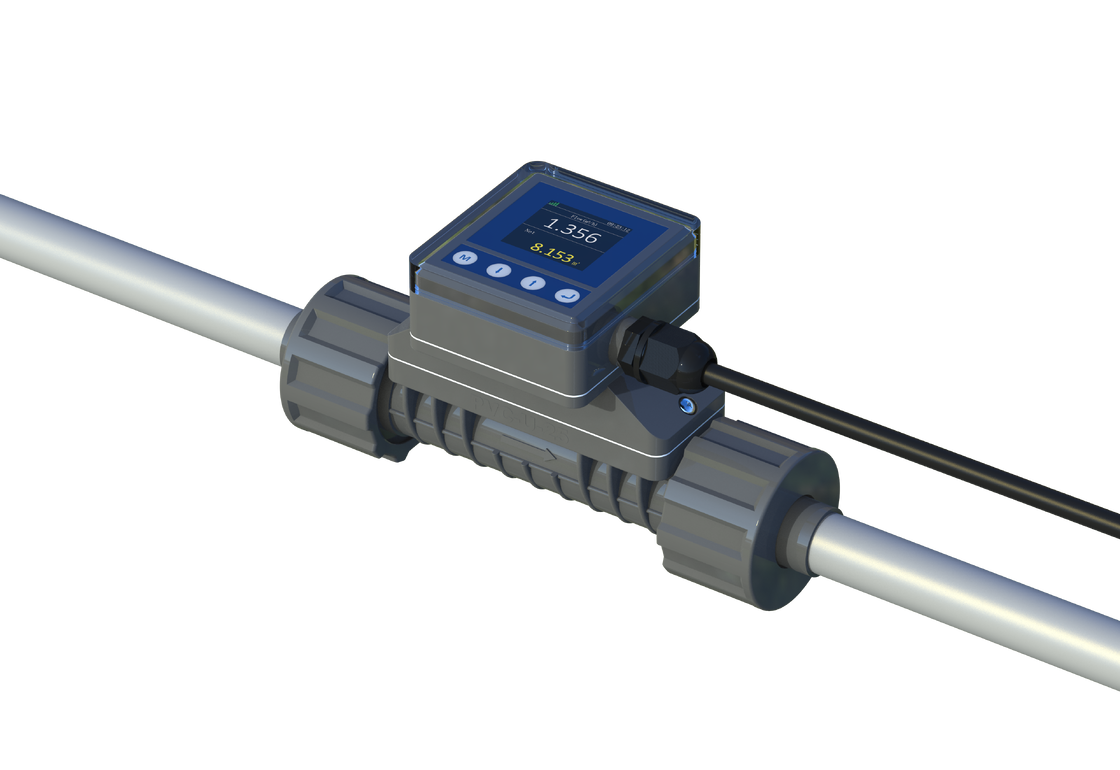

FL101 pinza sul flussometro per olio

FL101 Misuratore di portata a morsetto per olio

Panoramica del prodotto

Il misuratore di portata ultrasonico in linea FL101 è appositamente progettato per misurare il flusso di vari liquidi nelle tubazioni, consentendo la misurazione del flusso in tempo reale nei processi di produzione. Lo strumento emette segnali digitali, segnali analogici e altro ancora per facilitare la misurazione e il controllo dei processi di produzione.

Con i requisiti di aggiornamento industriale che richiedono output più ricchi per l'automazione, i tradizionali misuratori di portata con output più semplici spesso non sono sufficienti. Flo-Instruments affronta questo problema con un misuratore di portata in linea caratterizzato da un design a tubo dritto completo senza perdita di pressione, connessione a doppio raccordo e installazione semplice.

Vantaggi chiave

Misurazione avanzata

Chip di misurazione avanzato integrato con risoluzione temporale fino a 20 ps

Display OLED a quattro righe che mostra data, segnale, dati istantanei e accumulati

Visibilità chiara in condizioni di scarsa illuminazione e penombra

Interfaccia user-friendly

Innovativo metodo di menu a discesa

Quattro pulsanti touch per una facile configurazione

Commutazione tra cinese semplificato, cinese tradizionale e inglese

Costruzione robusta

Grado di protezione IP66

Struttura stampata a iniezione

Connessione a doppio raccordo per un'installazione facile e affidabile

Dimensioni del prodotto

Modello	Diametro nominale del tubo	L	A	B	C	D
PVC-U-20	DN15	146	182	53,5	93,7	20
PVC-U-25	DN20	149	189	57,3	98,2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118,5	40

Unità: mm

Nota:"L" è la lunghezza della sezione di tubo tagliata durante l'installazione; "D" è il diametro esterno della sezione di tubo installata.

Media compatibili

Fin dalla sua introduzione sul mercato, questo prodotto è stato ampiamente utilizzato nell'industria delle apparecchiature di pulizia. Grazie alla sua semplice installazione, al funzionamento e alle prestazioni di misurazione affidabili, continua ad espandersi in nuovi settori.

Principali settori: semiconduttori, alimentari, farmaceutici, acqua potabile, detergenti, stampa e tintura, prodotti chimici, ecc.

Esempi di media misurati:

Acido solforico diluito
Liquore
Idrocarburo
Alcol
Cloruro di sodio
Carbonato di sodio
Trietilammina
Etilendiammina
Ossido di propilene

Con l'espansione del mercato, continuiamo a scoprire nuovi media misurabili. Incoraggiamo gli utenti a condividere le applicazioni per aiutarci ad arricchire e migliorare continuamente i nostri prodotti.

Criteri per i media misurabili:

Portata stabile nella tubazione
Pressione mantenuta a 0,3 MPa
Nessuna bolla (cavitazione) generata a causa del flusso

Molti altri media sono stati misurati - benvenuti a consultare per applicazioni specifiche.

Specifiche tecniche

Nome del prodotto: FL101 Misuratore di portata ultrasonico in linea

Precisione: ±1,0% (0,3 m/s~5,0 m/s)

Velocità di flusso: 0,1 m/s~10,0 m/s

Linearità: ±1,0% (0,3 m/s-5,0 m/s)

Ripetibilità: 0,40%

Tempo di risposta: 500 ms

Schermo: LCD IPS da 1,54" 240*240 rotazione a 360°

Lingua del menu: Cinese semplificato/Cinese tradizionale/Inglese

Unità di visualizzazione: Supporta la selezione di unità metriche e imperiali

Dati visualizzati: Flusso istantaneo, velocità di flusso, volumi cumulativi

Totalizzatore: Totalizzatore di flusso a 7 cifre

Dati cumulativi: 10 anni 64 mesi 64 giorni

Tasti operativi: Quattro pulsanti touch

Batteria calendario: CR1220

Alimentazione: 24 VDC@3 W

Uscita analogica: 4-20 mA, carico massimo 600 Ω

Interfaccia di comunicazione: RS485, supporto protocollo ModBus RTU

Uscita relè: (Opzionale) 30 VDC@1 A

Media: Acqua, soluzioni, reagenti chimici (impurità ≤ 4%), ecc.

Livello di protezione: IP66

Metodo di installazione: Sezioni di tubo integrate, tubi in PVC-U collegati tramite raccordi

Dimensioni del tubo: OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1½")

Materiale della sezione del tubo: UPVC

Temperatura del media: 0°C-60°C

Temperatura di lavoro: -10°C-50°C

Umidità ambientale: Umidità relativa 0%-95%, nessuna condensazione

Viscosità applicabile: <300 cSt (mm²/s)

Lunghezza del cavo: Standard: 2 m (6,6 piedi), estendibile fino a 20 m (66 piedi)

Guida all'installazione

Passaggio 1: Taglio del tubo

Secondo i requisiti di selezione del punto di installazione, tagliare una sezione del tubo nella posizione di installazione.

Passaggio 2: Inserire i dadi nel tubo

Svitare i due dadi dal misuratore e inserirli nel tubo.

Passaggio 3: Incollare i giunti del tubo

Applicare colla per PVC alle due giunzioni del tubo sullo strumento e inserirle nei tubi.

Passaggio 4: Installare il misuratore di portata

Posizionare il misuratore al centro e serrare il dado per completare l'installazione. Prestare attenzione alla direzione del flusso durante l'installazione.

Passaggio 5: Accensione e avvio

Collegare l'altra estremità del cavo a un alimentatore da 24 V CC, accendere e osservare il funzionamento.

Contenuto della confezione

Informazioni sull'ordine

FL101	Codice	Intervallo dimensioni tubo [DN & Pollici & OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

Codice	Modalità di uscita
1	4-20 mA, RS485, Relè

Codice	Lunghezza cavo
L	6,6 piedi (2 m) - Predefinito se non specificato
L+	Altre lunghezze disponibili su richiesta

Esempio di ordine completo: FL101 | A | 1 | L
