ST505 Misuratore di flusso ad ultrasuoni, elaborazione di segnali adattivi per misurazioni precise nel trattamento dell'acqua

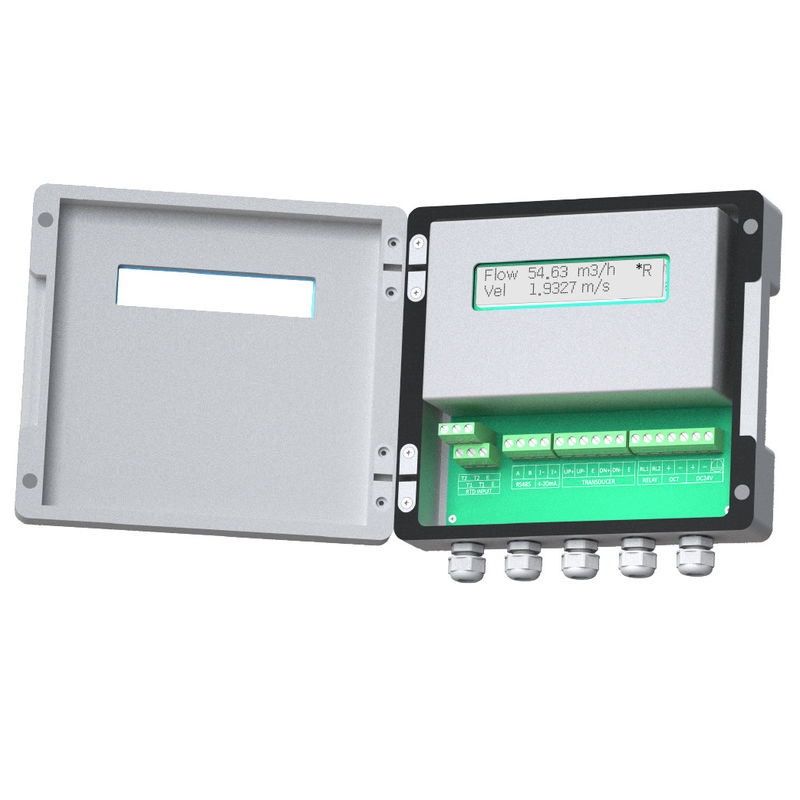

ST505 Misuratore di flusso ad ultrasuoni stazionario

Integrarsi nel sistema di gestione per fornire servizi di misurazione a distanza.

Informazioni sul prodotto

ST505 misuratore di flusso ad ultrasuoni utilizza la più affidabile tecnologia di elaborazione del segnale digitale, trasmettendo la misurazione del flusso per una vasta gamma di liquidi e di dimensioni del tubo con elevata precisione e affidabilità.Combinato il trasduttore di prestazioni eccezionali con materiale di livello industriale superiore, gli strumenti Flo possono lavorare a lungo senza preoccupazioni.


Le selezioni di visualizzazione dei menu chiare rendono l'uso degli strumenti molto conveniente.

Il flussometro ad ultrasuoni ST505 si basa sulla tecnologia Transit-Time, che ha un'elevata precisione di misura.che può raccogliere i dati di flusso semplicemente fissandolo all'esterno del tubo, e non entrerà mai in contatto con il fluido, e non causerà inquinamento del liquido, riduzione della pressione, perdite, ecc.

◆Benefici

• Misura il flusso effettivo e il consumo totale di vari liquidi.
• Nessuna perdita di controllo del processo, ottimizzazione delle risorse e dell'efficienza, nessun tempo di inattività o spesa per la taratura.
• Gli algoritmi di elaborazione del segnale adattativi ottimizzano le prestazioni, garantendo una misurazione accurata anche in condizioni di flusso difficili.
• Interfaccia di visualizzazione chiara e display LCD con funzione di allarme, facile da usare e da debuggare.
• Utilizzare la tecnologia ad ultrasuoni in tempo di transito per realizzare la misurazione bidirezionale del flusso misurando con precisione il tempo necessario per i segnali ad ultrasuoni per viaggiare a monte e a valle.
• Sfruttare le capacità di registrazione dei dati per analizzare i modelli di flusso storici per ottimizzare il sistema.
• Tastiera integrata e semplice sistema di menu per una programmazione rapida e facile del diametro del tubo, del materiale del tubo, del tipo di liquido e delle unità di misura.

Caratteristiche del prodotto

◆Dimensione

Trasmettitore

Trasduttore

Informazioni tecniche

◆Parametro

Installazione

◆Metodo V

Il metodo "V" è considerato il metodo standard. Di solito dà una lettura più accurata ed è utilizzato su tubi con diametri che vanno da 25 mm a 400 mm ((1' ~ 16'') circa.è comodo da usare, ma richiede comunque una corretta installazione del trasduttore, un contatto sul tubo alla linea centrale del tubo e una distanza uguale su entrambi i lati della linea centrale.

◆Metodo Z

Il segnale trasmesso in un impianto con il metodo "Z" ha una attenuazione inferiore a quella di un trasmettitore con il metodo "V".Questo perché il metodo "Z" utilizza un segnale direttamente trasmesso (piuttosto che riflesso) che attraversa il liquido una sola voltaIl metodo "Z" è in grado di misurare su tubi di diametro compreso tra 100 mm e 3000 mm (~ 120 mm).

◆Metodo N

Con il metodo "N", le onde sonore attraversano il fluido due volte e rimbalzano tre volte sulle pareti del tubo.L'accuratezza della misura può essere migliorata estendendo la distanza di transito con il metodo "N" (non comunemente usato).

◆Metodo W

Come per la "N", la precisione della misura può essere migliorata anche estendendo la distanza di transito con il metodo "W".L'onda sonora attraversa il fluido quattro volte e rimbalza quattro volte dalle pareti del tubo. È adatto per tubi molto piccoli ((diametro inferiore a 50 mm/2 '').

Imballaggio e accessori

Informazioni sull'ordine
