ST505 Misuratore di energia ad ultrasuoni stazionario per il sistema di gestione degli edifici

ST505 Misuratore di energia ad ultrasuoni stazionario

Integrarsi nel sistema di gestione per fornire servizi di misurazione a distanza.

Informazioni sul prodotto

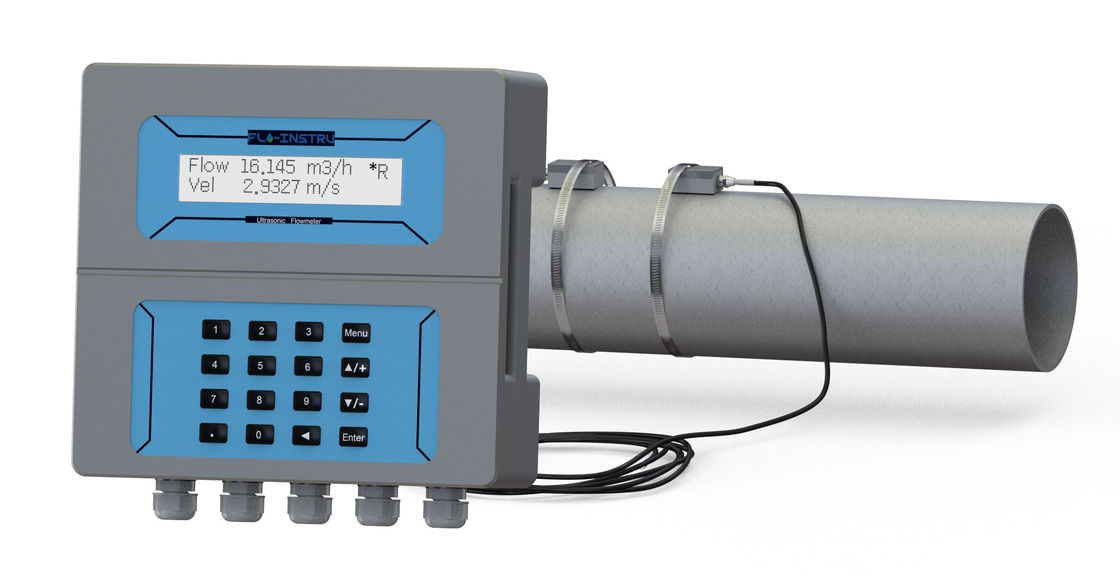

ST505 è un misuratore di energia ad ultrasuoni ad alta precisione con trasduttori a pinza che misurano il grande diametro del tubo, che è un modulo RTD integrato.ST505 può essere aggiornato in contatore di energia utilizzato per misurare il consumo energetico individuale in qualsiasi sistema di riscaldamento/raffreddamento a liquido. Il contatore è fornito completo di flussometro e sensore di temperatura, che può rendere il sistema in tempo reale rilevare la temperatura del tubo di alimentazione e di ritorno.

Il contatore dell'energia può essere ampiamente applicato in varie applicazioni, come HVAC, torre di raffreddamento, data center, audit energetico e edifici (mercato commerciale, ufficio, museo, ospedale, scuola, metropolitana ecc.).Misuratore di energia, chiamato anche contatore di energia termica o calometro, è utilizzato per misurare con precisione il consumo di calore negli impianti di riscaldamento e raffreddamento in modo da ottenere risparmi energetici e costi.

ST505 è un nuovo prodotto di fascia alta realizzato con materiale in lega di alluminio e realizzato con il metodo di lavorazione CNC.Adotta la tecnologia di apertura laterale a ferro completamente sigillato e assorbente leader del settore senza bloccaggio a viteUn progetto così conveniente consente di realizzare davvero "un'apertura di un secondo".

◆Benefici

• Misurare il flusso effettivo e il consumo totale di vari liquidi.
• Nessuna perdita di controllo del processo, ottimizzazione delle risorse e dell'efficienza, nessun tempo di inattività o spesa per la taratura.
• Gli algoritmi di elaborazione del segnale adattivi ottimizzano le prestazioni, garantendo misure accurate anche in condizioni di flusso difficili.
• Interfaccia di visualizzazione chiara e display LCD con funzione di allarme, facile da usare e da debuggare
• Utilizzare la tecnologia ad ultrasuoni in tempo di transito in modo da realizzare misurazione di flusso bidirezionale misurando con precisione il tempoper trasmettere i segnali ultrasonici a monte e a valle.
• Sfruttare le capacità di registrazione dei dati per analizzare i modelli di flusso storici per ottimizzare il sistema.
• Tastiera integrata e semplice sistema di menu per una programmazione rapida e facile del diametro del tubo, del materiale del tubo, del tipo di liquido e delle note di misura.

Caratteristiche del prodotto

◆Dimensione

Trasmettitore

Trasduttore

Informazioni tecniche

◆Parametro

Installazione

◆Metodo V

Il metodo "V" è considerato il metodo standard. Di solito dà una lettura più accurata ed è utilizzato su tubi con diametri che vanno da 25 mm a 400 mm ((1' ~ 16'') circa.è comodo da usare, ma richiede comunque una corretta installazione del trasduttore, un contatto sul tubo alla linea centrale del tubo e una distanza uguale su entrambi i lati della linea centrale.

◆Metodo Z

Il segnale trasmesso in un impianto con il metodo "Z" ha una attenuazione inferiore a quella di un trasmettitore con il metodo "V".Questo perché il metodo "Z" utilizza un segnale direttamente trasmesso (piuttosto che riflesso) che attraversa il liquido una sola voltaIl metodo "Z" è in grado di misurare su tubi di diametro compreso tra 100 mm e 3000 mm (~ 120 mm).

◆Metodo N

Con il metodo "N", le onde sonore attraversano il fluido due volte e rimbalzano tre volte sulle pareti del tubo.L'accuratezza della misura può essere migliorata estendendo la distanza di transito con il metodo "N" (non comunemente usato).

◆Metodo W

Come per la "N", la precisione della misura può essere migliorata anche estendendo la distanza di transito con il metodo "W".L'onda sonora attraversa il fluido quattro volte e rimbalza quattro volte dalle pareti del tubo. È adatto per tubi molto piccoli ((diametro inferiore a 50 mm/2 '').

◆Cablaggio

Imballaggio e accessori

Informazioni sull'ordine
