Dettagli del prodotto
Place of Origin: Shenzhen, China
Marca: Flo-Instru
Certificazione: ISO:9001, CE
Model Number: FL101
Termini di trasporto & di pagamento
Minimum Order Quantity: 1
Packaging Details: Conventional Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T
Flow Range: |
0.1m/s ~ 10m/s |
Accuracy: |
±1.0% |
Pipe Diameter Range(Optional): |
OD20,OD25,OD32,OD40 |
Measuring Medium: |
Water, solutions, chemical reagents (impurities ≤ 4%), etc. |
Pipe Section Material(Optional): |
UPVC |
Communication Interface: |
RS485, support Modbus RTU protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
1.54’’ 240*240 IPS LCD 360° rotation (for easy reading) |
Flow Range: |
0.1m/s ~ 10m/s |
Accuracy: |
±1.0% |
Pipe Diameter Range(Optional): |
OD20,OD25,OD32,OD40 |
Measuring Medium: |
Water, solutions, chemical reagents (impurities ≤ 4%), etc. |
Pipe Section Material(Optional): |
UPVC |
Communication Interface: |
RS485, support Modbus RTU protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
1.54’’ 240*240 IPS LCD 360° rotation (for easy reading) |

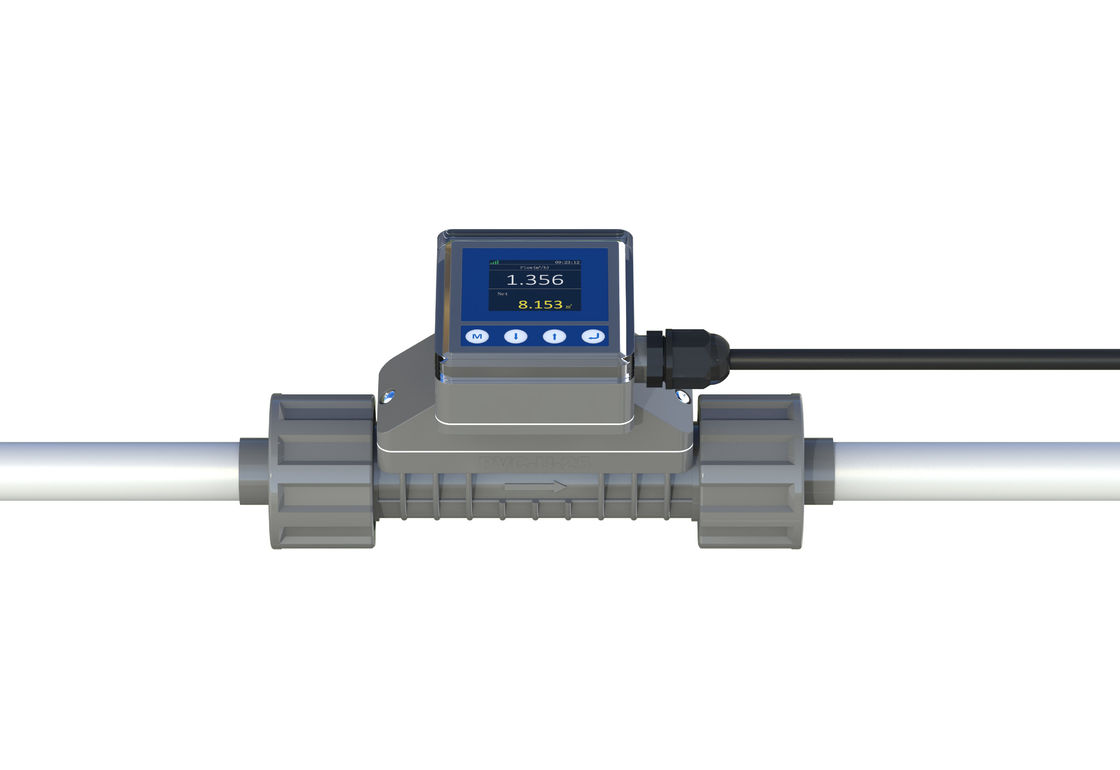

FL101 Misuratore di flusso ad ultrasuoni in linea
Informazioni sul prodotto
FL101 è utilizzato appositamente per misurare il flusso di vari liquidi nelle condotte, realizzando la misurazione del flusso in tempo reale nel processo di produzione.ecc., per realizzare la misurazione e il controllo del processo produttivo.
A causa della necessità di modernizzare l'industria, gli strumenti sono tenuti ad avere ricche uscite per raggiungere l'automazione.la produzione dei flussometri tradizionali è relativamente semplice e non può soddisfare le esigenze in loco, e deve essere sostituito nella posizione originale.
Flo-Instruments ha lanciato un misuratore di flusso in linea con un design di tubo completamente retto senza perdita di pressione, connessione a doppia unione e semplice installazione.
Benefici
| Il flussometro ad ultrasuoni in linea ha un chip di misurazione avanzato integrato (risoluzione temporale fino a 20ps) |
|
|
|
||
|
|
|
Caratteristiche del prodotto
Dimensione
| Modello | Diametro nominale del tubo | L | A | B | C | D |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| Unità: mm | ||||||
| Nota: | ||||||
| "L" è la lunghezza della sezione del tubo tagliata durante l'installazione; "D" è il diametro esterno della sezione del tubo installata. |
||||||
Medio compatibile
Dal momento in cui il prodotto è stato immesso sul mercato, è stato ampiamente utilizzato nell'industria delle attrezzature per la pulizia.è stato continuamente promosso in nuove industrie.
Industria principale: semiconduttori, alimenti, medicina, acqua potabile, detersivi, stampa e tintura, prodotti chimici, ecc.
|
Gli utenti del mezzo hanno misurato:
|
Con l'espansione del mercato, scopriremo che ci saranno sempre più media da misurare.
Determinazione dei media misurabili:
|
|
Informazioni tecniche
Parametro
| Nome del prodotto | FL101 Misuratore di flusso ad ultrasuoni in linea |
| Accuratezza | ±1,0% (0,3 m/s~5,0 m/s) |
| Velocità di flusso | 0.1m/s~10.0m/s |
| Linearità | ±1,0% (0,3 m/s-5,0 m/s) |
| Ripetibilità | 0.40% |
| Tempo di risposta | 500 ms |
| Visualizzazione dello schermo | 1.54 240*240 IPS LCD 360° di rotazione (per una lettura facile) |
| Lingua del menu | Cinese semplificato/Cinese tradizionale/Inglese |
| Unità di visualizzazione | Supporta la selezione di unità metriche e imperiali, m3/h, LPM, ml/min, GPM, LPH, l'unità predefinita di fabbrica è LPM |
| Visualizzazione dei dati | Flusso istantaneo, velocità istantanea di flusso, volume cumulato netto, volume cumulato singolo, valore massimo giornaliero, valore minimo giornaliero, volume cumulato giornaliero/mensile/annuale |
| Totalizzatore | Totalizzatore di flusso a 7 cifre |
| Dati cumulativi | 10 anni 64 mesi 64 giorni |
| Chiave di operazione | Quattro pulsanti a tocco |
| Batteria di calendario | CR1220 |
| Fornitore di energia | 24VDC@3W |
| Uscita analogica | 4-20mA, carico massimo 600Ω |
| Interfaccia di comunicazione | RS485, supporto al protocollo ModBus RTU |
| Uscita dell'allarme | Output di allarme di limite superiore e inferiore OCT, output di impulsi, ecc. |
| Uscita del relè | (facoltativo) 30VDC@1A, con frequenza di commutazione inferiore a 2 Hz |
| Mediatiche | Acqua, soluzioni, reagenti chimici (impurezze ≤ 4%), ecc. |
| Livello di protezione | Protezione IP66 |
| Metodo di installazione | Le sezioni dei tubi sono integrate e i tubi in PVC-U sono collegati da unioni (giunzioni scivolose). |
| Dimensione del tubo | OD20 (DN15-1⁄2"), OD25 (DN20-3⁄4"), OD32 (DN25-1"),OD40 (DN32-11⁄2") |
| Materiale della sezione del tubo | UPVC |
| Temperatura del supporto | 0°C-60° |
| Temperatura di funzionamento | -10°C-50°C |
| Umidità ambientale | Umidità relativa 0%-95%, senza condensazione |
| Viscosità applicabile | < 300 CST (mm2/s) |
| Lunghezza del cavo | Standard: 2m (6,6ft), può essere allungato fino a 20m (6,6ft) |
Installazione
| 1Taglio il tubo. | |
|
In base ai requisiti di selezione del punto di installazione, tagliare una sezione del tubo nel luogo di installazione. |
| 2Inserire le noci nel tubo | |
|
Sgomberare i due dadi dal contatore e inserirli nel tubo. |
| 3Colla le giunzioni dei tubi. | |
|
Applicare colla di PVC alle due giunzioni del tubo dello strumento e inserirle nei tubi. |
| 4Installare il misuratore di portata. | |
|
Posizionare il contatore al centro e stringere il dado per completare l'installazione; prestare attenzione alla direzione del flusso durante l'installazione. |
| 5Accendi e corri. | |
|
Collegare l'altra estremità del cavo a un alimentatore a corrente continua a 24 V, accendere e osservare. |
Imballaggio e accessori
Informazioni sull'ordine
| FL101 | Codice | Dimensione del tubo [DN & Inch & OD] | ||||
| A | DN15 | 1/2" | OD20 | |||
| B | DN20 | 3/4" | OD25 | |||
| C | DN25 | 1" | OD32 | |||
| D | DN32 | 1-1/4" | OD40 | |||
| Codice | Modalità di uscita | |||||
| 1 | 4-20mA, RS485, pulso OCT, relè | |||||
| Codice | Lunghezza del cavo | |||||
| L | 6.6ft(2m) ((Se non c'è scelta, sarà inadempiente) | |||||
| L+ | su richiesta altre lunghezze | |||||
| FL101 | A | 1 | L | Informazioni complete sull'ordine | ||
